花鍵軸

花鍵軸

花鍵軸分矩形花鍵軸和漸開線花鍵軸兩大種類,花鍵軸中的矩形花鍵軸套用廣泛,而漸開線花鍵軸用於載荷較大,定心精度要求高,以及尺寸較大的連結。矩形花鍵軸通常套用于飛機、汽車、拖拉機、工具機製造業、農業機械及一般機械傳動等裝置。花鍵軸在一定的行業中能夠發揮重要的作用和性能,按照原理和工作程式進行生產和加工,保證能夠在生產中發揮重要的作用。其特點:多齒工作,承載能力高,對中性好,導向性好,齒根較淺,應力集中小,軸與轂強度削弱小,加工方便,能用磨削方法獲得較高的精度。

基本概念

套用於中段龍門銑床的花鍵軸套用於中段龍門銑床的花鍵軸

花鍵軸

1、作用:是機械傳動一種,和平鍵、半圓鍵、斜鍵作用一樣,都是傳遞機械扭矩的,

2、結構:在軸的外表有縱向的鍵槽,套在軸上的鏇轉件也有對應的鍵槽,可保持跟軸同步鏇轉。在鏇轉的同時,有的還可以在軸上作縱向滑動,如變速箱換檔齒輪等。

3、套用舉例:在制動器、轉向機構。 還有一種是可伸縮的軸,由內外管組成,外管有內齒,內管有外齒,套在一起。使用時在傳遞鏇轉扭矩的同時,在長度方向可以伸縮。

4、材質:40Cr

5、熱處理。淬火 表面硬度HRC45--50。

常見類型

花鍵軸分矩形花鍵軸和漸開線花鍵軸兩大種類,花鍵軸中的矩形花鍵軸套用廣泛,而漸開線花鍵軸用於載荷較大,定心精度要求高,以及尺寸較大的連線。矩形花鍵軸通常套用于飛機、汽車、拖拉機、工具機製造業、農業機械及一般機械傳動等裝置。由於矩形花鍵軸多齒工作,所以承載能力高,對中性、導向性不錯,而其齒根較淺的特點可以使其應力集中小。另外花鍵軸的軸與轂強度削弱小,加工比較方便,用磨削方法可以獲得較高的精度。漸開線花鍵軸用於載荷較大,定心精度要求高,以及尺寸較大的連線。其特點:齒廓為漸開線,受載時齒上有徑向力,能起自動定心作用,使各齒受力均勻,強度高壽命長,加工工藝與齒輪相同,易獲得較高精度和互換性。

特點套用

矩形花鍵軸

矩形花鍵軸套用廣泛,如飛機、汽車、拖拉機、工具機製造業、農業機械及一般機械傳動裝置等。

其特點:多齒工作,承載能力高,對中性好,導向性好,齒根較淺,應力集中小,軸與轂強度削弱小,加工方便,能用磨削方法獲得較高的精度。標準中有兩個系列(輕系列和中系列)。

漸開線花鍵軸

花鍵加工方法 :花鍵軸的加工方法是有很多的。主要是採用滾切、銑削和磨削等切削加工方法,也可採用冷打、冷軋等塑性變形的加工方法。 1、滾切法:用花鍵滾刀在花鍵軸銑床或滾齒機上按展成法加工, 這種方法生產率和精度均高,適用於批量生產。2、銑削法:在萬能銑床上用專門的成形銑刀直接銑出齒間輪廓,用分度頭分齒逐齒銑削;若不用成形銑刀,也可用兩把盤銑刀同時銑削一個齒的兩側, 逐齒銑好後再用一把盤銑刀對底徑稍作修整。銑削法的生產率和精度都較低,主要用在單件小批生產中加工以外徑定心的花鍵軸和淬硬前的粗加工。3、磨削法:用成形砂輪在花鍵軸磨床上磨削花鍵齒側和底徑,適用於加工淬硬的花鍵軸或精度要求更高的、特別是以內徑定心的花鍵軸。4、冷打法:在專門的工具機上進行。對稱布置在工件圓周外側的兩個打頭,隨著工件的分度迴轉運動和軸向進給作恆定速比的高速鏇轉,工件每轉過1齒,打頭上的成形打輪對工件齒槽部錘擊1次,在打輪高速、高能運動連續錘擊下,工件表面產生塑性變形而成花鍵。冷打的精度介於銑削和磨削之間,效率比銑削約高5倍左右,冷打還可提高材料利用率。以上的介紹是對於花鍵軸加工方法的一個細緻的講解。

生產歷史

1674年丹麥天文學家羅默首次提出用外擺線作齒廓曲線,以得到運轉平穩的花鍵軸。花鍵軸在一定的行業中能夠發揮重要的作用和性能,按照原理和工作程式進行生產和加工,保證能夠在生產中發揮重要的作用。

18世紀工業革命時期,花鍵軸技術得到高速發展,人們對花鍵軸進行了大量的研究。1733年法國數學家卡米發表了齒廓嚙合基本定律;1765年瑞士數學家歐拉建議採用漸開線作齒廓曲線。

19世紀出現的滾齒機和插齒機,解決了大量生產高精度齒輪的問題。1900年,普福特為滾齒機裝上差動裝置,能在滾齒機上加工出斜齒輪,從此滾齒機滾切齒輪得到普及,展成法加工齒輪占了壓倒優勢,漸開線齒輪成為套用最廣的齒輪。

1899年,拉舍最先實施了變位齒輪的方案。變位齒輪不僅能避免輪齒根切,還可以湊配中心距和提高花鍵軸的承載能力。

1923年美國懷爾德哈伯最先提出圓弧齒廓的齒輪,1955年蘇諾維科夫對圓弧齒輪進行了深入的研究,圓弧齒輪遂得以套用於生產。這種齒輪的承載能力和效率都較高,但尚不及漸開線齒輪那樣易於製造,還有待進一步改進。

熱處理

淬火的目的是使過冷奧氏體進行馬氏體或貝氏體轉變,得到馬氏體或貝氏體組織,然後配合以不同溫度的回火,以大幅提高鋼的強度、硬度、耐磨性、疲勞強度以及韌性等,從而滿足各種機械零件和工具的不同使用要求。也可以通過淬火滿足某些特種鋼材的鐵磁性、耐蝕性等特殊的物理、化學性能。

花鍵軸載荷較大,定心精度要求高,技術要求非常高。在工作過程中不可避免的要承受巨大的摩擦力,最好的辦法就是對花鍵軸進行淬火熱處理,這樣就可以提高它的硬度、耐磨性和使用壽命了。常見的淬火設備如下:

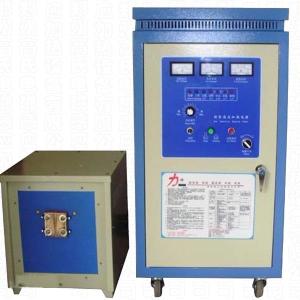

超音頻淬火設備超音頻淬火設備
型號 WH-VI-60 輸入功率 60KW
輸入電壓 342V-430V 最大輸入電流 90A
冷卻水 ,流量(主機) 25L/min(0,1mpa) 冷卻水流量(變壓器) 18L/min(0,1mpa)
振盪頻率 15-35KHZ 冷卻水壓 0,1-0,3Mpa
主機體積 590×,450×,780mm3 變壓器體積 420×,355×,450mm3
主機重量 65±,5%kg 變壓器重量 50±,5%kg
