產品特色

採用東遠獨家微切割工藝,超大吸熱面積,最大限度從熱源帶走熱量
超低水阻設計,超密集並聯水道，更強吸熱效率
先進的密封技術等級工藝,防漏,更可靠
採用壓鑄一次成型，更安全
使用紫銅底板快速吸熱，散熱更高效、迅速

型號SC-VG69T
支持平台支持GTX690顯示卡
材質紫銅
表面處理電鍍環保質感處理
接頭標配G1/4-8鍍黑快擰
套用支持GTX690顯示卡核芯、顯存、供電散熱，請配合東遠相應套裝使用

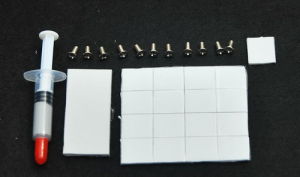

東遠芯睿SC-VG69T顯示卡水冷頭顯示卡冷頭標配導熱貼1.5mm厚共20片，2.2mm*20*40mm一塊，1.0mm厚導熱貼1片。用於固定水冷頭M2.5*6螺絲11顆，針管式導熱矽脂1個。

準備工作就緒，開始安裝：

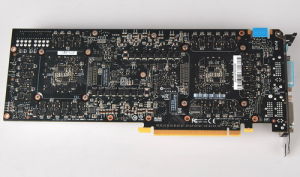

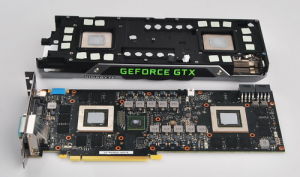

首先，把GTX690顯示卡的原裝散熱風扇拆下。將其背面及側面的固定螺絲拆下，螺絲收好保存，把散熱風扇的電源線拆下，顯示卡的散熱風扇拆卸完成。

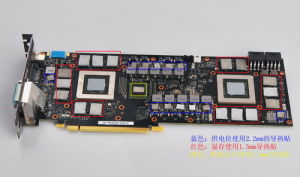

第二步：將1.5mm導熱帖貼於顯存，供電位使用2.2mm的導熱貼（將2.2mm導熱貼裁剪為5*5mm正方形導熱塊）1.0mm導熱帖貼橋接晶片處。顯示卡核心塗抹導熱矽脂，注意在塗抹時不宜太多，適量即可，一定要均勻。

第三步：將東遠SC-VG69T水冷頭放於顯示卡上，螺絲孔對齊，使水冷頭完全覆蓋住顯示卡的核心，顯存，供電位。然後開始安裝螺絲，根據顯示卡背板適用M2.5*6螺絲，注意均勻用力，最後將螺絲擰緊即可

最後，檢查導熱貼和導熱矽脂是否完全貼合顯示卡的顯存和核心，防止出現導熱貼貼上不到位影響散熱效果的現象出現。

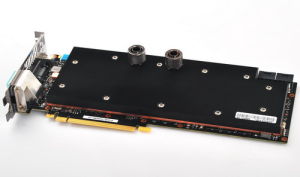

東遠芯睿SC-VG69T顯示卡水冷頭安裝完成。
