基本說明
艾默生網路電源公司開發研製的Teliom系列閥控式密封蓄電池，一方面是滿足通信、電力使用基本技術條件的基礎上，針對通信用電環境和具體要求(如樓入網)而設計；另一方面綜合考慮主設備和蓄電池直流供電的需求，與艾默生通信電源密切集成，為用戶提供一體化供電解決方案以及穩定可靠的網路電源系統。
產品特點
長壽命：設計壽命15年，整個壽命期間無需加蒸餾水；
安全性高：安全閥自動調節蓄電池內壓，慮酸片具有阻液和防暴的功能；
品質可靠：安全閥、慮酸片、密封圈、密封套、隔板及封裝材料等關鍵零部件與材料全部採用優質進口件，充分保證蓄電池使用的可靠性；
內阻低：自放電少，大電流放電特性優良；
安裝方便：蓄電池可以自由安裝，工作環境只需要提供一般的通風條件；
放電性能：容量充足，10個小時率容量第一次放電即可達到。
關鍵設計說明
蓄電池板柵
採用特殊配方鉛鈣錫鋁四元合金(合金特性如下圖所示)，具有較強耐腐蝕、抗伸延性能，保證蓄電池較長的浮充壽命，同時提高了負極析氫過電位，在充電後期有效仰制氫氣的析出，保持電解液水份不被分解。
安全閥
安全閥可單向調節內部壓力，防止外部空氣進入電池;電池在浮沖時產生的氧氣被重新化合，密封反應效率達98%以上，基本沒有電解液的減少，使用期間無需補水。
慮酸片
具有阻液和防爆功能。
1.3.4多層特殊密封結構
極柱密封穩定可靠。極柱表面由一層熱縮套管包裹，熱縮後形成完整的第一層密封保護層；熱縮密封層部以“O”形密封封圈加固，形成第二層密封保護層；極柱上部採用進口樹脂澆注密封，形成第三層密封保護層(參見下圖)，確保蓄電池不漏液。
AGM隔板
微細玻璃纖維隔板，一方面吸液力強保持電解液不流動，一方面孔隙率高，成為氣體再化合良好通道，還可以輔助提高極板裝配壓力，提高蓄電池循環使用壽命。
銅芯端擠柱
表面鍍有防腐層的銅製極柱芯導電性能優良，最大限度降低蓄電池hi接觸內阻(2V200AH電池內阻小於0.1mΩ，2V1000AH電池內阻小於0.13mΩ)。
內置套用安全防護設計

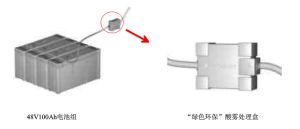

採用防酸霧集氣排氣專利結構，將蓄電池充電過程可能產生的酸霧加以處理後導出機櫃，避免氣體在機櫃內積累，下圖為套用實例。
產品規格及主要參數

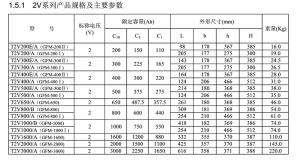

產品的主要參數

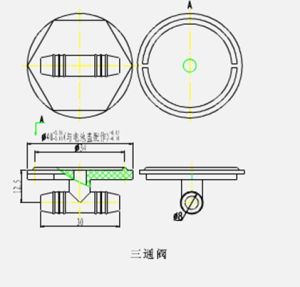

三通閥

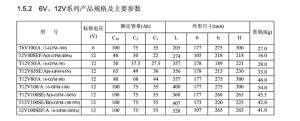

12V/6V系列

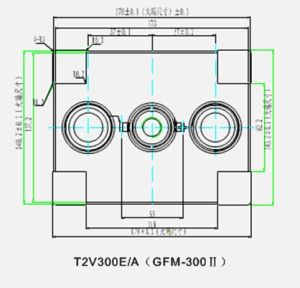

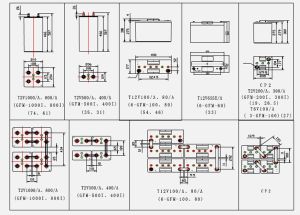

2V系列電池結構及工作原理
以下是產品結構圖

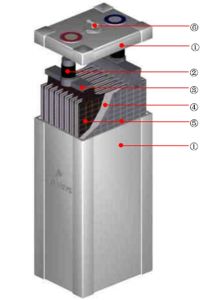

電池結構圖艾默生蓄電池密封設計
解決方案→防止因過充電導致水分解而引起電解液的減少
→實現電池密封
2.3.1活物質
設計正、負極板活物質在充電過程中的異步復原反應，即當正極板活物質完全充電恢復後，負極板活物質還未完全轉變成海綿狀鉛，這樣，充電末期當正極開始產生氧氣時，負極板還未變成完全充電狀態，可以最大限度抑制氫氣的產生。
2.3.2隔板：設計隔板到達一下4個主要目的
1保持正、負極板絕緣
2吸附電解液，保持電解液不流動及負極板處於濕潤狀態;
3高空隙度，使正極產生的氧氣容易通過到達負極板；
4隔板中加入適量粗纖維，保持隔板長時間具備良好的彈性。
2.3.3充電末期電極發反應
正極產生的氧氣，與負極活物質和稀硫酸進行反應，使負極板的一部分處於去極化狀態，從而抑制了氫氣的產生。
艾默生電池的板柵腐蝕效應
通常浮動充電時（2.23V/單格），電池被產生的氣體通過氧複合反應被負極板吸收辦成水，不會由於電解液的枯竭引起容量喪失。但長時期使用時，極板板柵會慢慢被腐蝕，使電池壽命終止。溫度越高，腐蝕速度越快，浮充壽命相對縮短；另外，充電電流越大腐蝕速度越快，所喔一必須選擇合適的充電電壓進行浮動充電。浮動充電電壓請設定在2.23V/單位，充電器電壓精度最好在2%以內。安裝前的注意事項
1小心當點材料短接蓄電池正負段子。
2搬運蓄電池時，不可在端子部位用力，同時避免蓄電池倒置、遭受摔擲或衝擊。
3不準打開排氣閥。
安裝及接線
1將金屬安裝工具（如扳手）用絕緣膠帶包裹，進行絕緣處理；
2先進行蓄電池之間的連線，然後在將蓄電池組與充電器或負載連線；
3多組電池並聯時，遵循先串聯後並聯的連線方式；為保證較好的散熱條件，各列蓄電池需保持10mm左右間距；
4連線前後，在蓄電池極柱表面塗抹適量的防腐劑；
5蓄電池安裝完畢，測量電池組總電壓無誤後，方可載入上電。
蓄電池的更換時間
如果蓄電池電壓在放出其額定容量80%（對照相應放電率的容量）之前已低於1.8V/單格（1小時率放電為1.75V/單格），則應考慮加以更換。
更換時間
蓄電池於消耗品，有一定的壽命周期。綜合考慮使用條件、環境溫度等因素的影響，在到達蓄電池設計使用壽命之前，用新電池予以更換。充分保證電源系統安全、正常運行。
