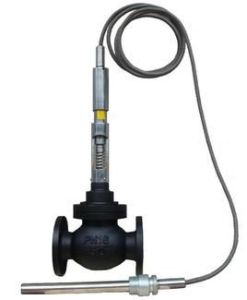

自力式溫控閥(鑄鋼)YZW型說明
YZW型自力式溫度調節閥不需外界能源而進行溫度自動調節。它適用於蒸汽、熱水、熱油等為介質的各種換熱工況。 廣泛套用於供暖、空調、生活熱水中的溫度自動調節，以及特殊工況的溫度自動調節，如化工、紡織、製藥等生產工程。
工作原理
自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度感測器內的液體膨脹是均勻的，其控制作用為比例調節。被控介質溫度變化時，感測器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高於設定值時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量；被控介質的溫度低於設定值時，感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒的流量。
使用特點
1. 安裝簡單。2.無需電源氣源。3.調節設定簡易。4.平衡閥芯設計。
三、型號編號:
四、主要技術性能指標
備註:KVS表示是介質為水;溫度為20℃、壓差1bar時閥門的最大流量（m3/h）
五、技術參數
六、訂貨須知
1、訂貨時，請詳細提供使用工況，公稱通徑、公稱壓力、工作壓力、熱媒介質壓力及溫度、被
控介質及溫度要求。
2、一般導管長度為3.5-4.5m，如有特殊要求，請註明。
3、如需要其它特殊用途的溫度調節閥，請與該公司直接聯繫。
七、安裝指導
自力式溫度調節閥特點
無需任何外加能源，利用被調介質自身能量實現介質溫度自動調節的執行器產品。
有較寬的溫度設定範圍，顯示清晰、精度高，並設有過載保護裝置，安全可靠，因而廣泛套用於化工、石油、電力、冶金、食品、輕紡、民民建築樓群、賓館、飯店等各種供熱、供水、製冷、殺菌消毒等設備的溫度自動調節。
自力式溫度調節閥的套用
自力式溫度調節閥，又稱溫控閥、自力式溫度控制閥、溫度調節閥、溫度控制閥。由控制閥門和溫控器組成。按用途分為加熱型和冷卻型。自力式溫度調節閥主要由控制閥及溫控器組成,是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。適用於非腐蝕性的液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
套用場合
1產品的功能及適用範圍
自力式三通溫度調節閥（以下簡稱三通調溫閥）是一種無需外加能源而依靠被控介質自身溫度變化進行自動調節的節能 產品。它集測量、執行、控制功能於一體，廣泛套用在換熱 設備、空調及各種柴油機、空壓機、潤滑設備、燃氣輪機、發電機組等設備的冷卻系統油、水等溫度的控制。
2工作原理
三通調溫閥是根據液體的不可壓縮和熱脹冷縮原理進行工作的。
3產品特點及規格
3.1特點：
(1)三通調溫閥的感溫熱敏元件是在閥體內部，故不需外接 感溫器；(3)三通調溫閥三個出入口有多種安裝型式選擇與管道相連；(3)三通調溫閥體積小重量輕；(4)三通調溫閥不需外接 能源，使用維護極為方便；(5)調溫精度高且平穩；(6)調溫閥設 有應急手動控制裝置。
3.2規格：
DN15～200mm。
4按閥門結構型式分類分為：⑴轉閥式（≥DN50）；⑵滑閥 式（≤DN50）。
5三通調溫閥設計參數及溫度調節範圍
5.1設計參數見表1。
5.2溫度調節範圍見表2。
5.3LZF轉閥式調溫閥安裝型式見表3。
6設計選用要點
(1)先確定被控制的介質是油還是水。
(2)計算被控制的介質的流量m3/h。
(3)根據被控制的介質及其設計流量來選擇三通調溫閥口徑。
(4)根據閥體材料（鑄銅或T鑄鐵）、連線形式（F法蘭、G管螺紋 、ZG錐管螺紋）、閥門結構型式（Z轉閥式、H滑閥式）、溫度調節範圍和安裝型式確定三通調節閥型號。
(5)根據三個閥口流體的不同流向，三通調溫閥可用於合流或分流控制場合。
(6)合流式三通調溫閥的作用是將兩種不同溫度的流體通過閥門混合成溫度介於前兩者之間的第三種溫度的流體，這種閥 有兩個進口（B為高溫入口，C為低溫入口）和一個出口（A），感溫元件裝在出口（A）處。
分流式三通調溫閥的作用是把一種流體通過閥後按比例分成兩路，當閥在關閉一個出口的同時就打開另一個出口，這種閥有一個入口（A）和兩個出口（B為旁通回流口，C為分流冷 卻口）。
(7)三通調溫閥可以替代一個二通閥和一個三通接管。
(8)轉閥式三通調溫閥有六種安裝型式，適應任意管向的聯結，安裝型式根據系統實際管路聯結選定。
(9)三通調溫閥可任意位置安裝，但應急手動裝置面應安裝 在便於操作的位置。
(10)為防止介質中雜質卡死或堵塞，三通調溫閥宜在該閥前設定過濾器。
