自力式氮封閥由控制閥控制精度高,比一般自力式調壓閥高一倍左右,適合在控制精度要求較高的場合。

自力式氮封閥
一、自力式氮封閥概述
ZZDQ氮封裝置,由控制閥門執行器、壓力彈簧、指揮器、脈沖管等部件組成。自力式氮封閥主要用於保持容器頂部保護氣體(一般為氮氣)的壓力恆定,以避免容器內物料與空氣直接接觸,防止物料揮發、被氧化,以及容器的安全。特別適用於各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛套用於石油、化工等行業。
二、自力式氮封閥 工作原理

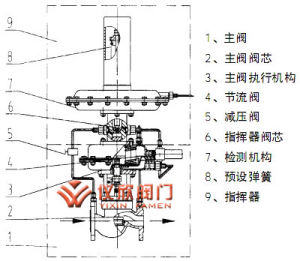

供氮裝置(見圖1),將設在罐頂的取壓點的介質經導壓管引入檢測機構(7),介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。當罐內壓力降低至低於供氮裝置壓力設定點時,平衡破壞,使指揮器閥芯(6),打開,使閥前氣體經減壓閥(5),節流閥(4)、進入主閥執行機構(3)上、下膜室,打開主閥閥芯(2),向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點,由於預設彈簧力,關閉指揮器閥芯(6)、由於主閥執行機構中的彈簧作用,關閉主閥,停止供氮。
泄氮裝置(見圖2),該裝置採用內反饋結構,介質直接經閥蓋進入檢測機構(2),介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高於泄氮裝置壓力設定點時,平衡被破壞,使閥芯(1)上移,打開閥門,向外界泄放氮氣;當罐內壓力降至泄氮裝置壓力設定點,由於預設彈簧力作用,關閉閥門。
三、自力式氮封閥技術參數和性能
閥體
公稱通徑DN25、32、40、50、65、80、100mm
公稱壓力PN1.0MPaJB/T79.1-94、79.2-94等
法蘭標準
閥體材料鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不鏽鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
閥芯材料硬密封不鏽鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)不鏽鋼鑲嵌橡膠圈
軟密封
閥桿材料不鏽鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
流量特性
使用溫度
執行器
壓力設定範圍(KPa)0.4~0.55~109~1413~1918~2422~2827~33
36~4442~5149~5856~66
膜蓋材料A3、A4鋼板塗四氟乙烯
膜片材料丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠
性能
設定值偏差±5%允許泄露量
允許泄露量標準型IV級(符合GB/T4312-92標準)
嚴密型VI級(符合GB/T4312-92標準)
四、自力式氮封閥額定流量係數、額定行程、性能
ZZDG供氮裝置
公稱通徑DN253240506580100
閥座通徑Dn5678101215202532405065120100
流量係數Kv0.20.320.50.81.82.84.46.91120304875120190
額定行程L810142025
ZZDX泄氮裝置
公稱通徑DN20253240506580100
閥座通徑Dn20253240506580100
流量係數Kv6.91120304875120190
額定行程L810142025
五、自力式氮封閥外形尺寸
供氮裝置外形尺寸及重量
公稱通徑DN(mm)253240506580100
L160180200230290310350
A308308308308394394394
H2415415415115415415415
H16075808595105120
H720730730750790840890
重量(kg)3235405090115280
供氮裝置外形尺寸及重量
公稱通徑DN(mm)253240506580100
L160180200230290310350
A308308308308394394394
H16075808595105120
H380400420430550560570
重量(kg)12131517202838
