帶指揮器自力式壓力調節閥

帶指揮器自力式壓力調節閥

帶指揮器自力式壓力調節閥屬於自力式閥門系列,利用介質自身的壓力來控制閥門開關,採用先導閥結構設計,以閥後壓力為動力源,引入閥後壓力到指揮器膜片上以控制指揮器閥芯位置,改變流經指揮器閥芯的介質壓力和流量,使閥門後端壓力保持精確恆定。

簡介

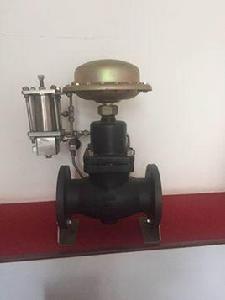

外觀圖 外觀圖

該閥壓力設定在指揮器上的彈簧上實現,擰緊壓縮彈簧閥後壓力變大,反之則變小,操作簡單因而存在方便、便捷、比一般的直接取壓自力式壓力調節閥精度要高;一般用於儲罐氮封系統;調節和穩定儲罐的氮氣壓力,控制精度極其靈敏, 控制精度閥後能達到0.0001MPa (100pa)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況。

結構構成

結構原理 結構原理

該閥採用先導式結構,有兩個薄膜執行機構(指揮器和主閥各一個)閥後壓力 不直接控制主閥芯,而是指揮器執行機構控制閥門主閥的開和關。

原理

閥前壓力經過法蘭通過5進入到減壓閥4(主要起保持閥前壓力穩定)在經過3進入指揮器閥芯10(指揮器閥芯是採用氣關方式,閥後壓力不在設定值時是開的狀態)閥前介質通過指揮器閥芯10到達節流閥9,(主要起分流和平衡作用)進入主閥薄膜執行機構,(主閥薄膜執行機構採用氣開設計)打開主閥芯7,閥後壓力通過接管11同指揮器薄膜執行機構相連線,檢測機構2接受到閥後壓力和流量,帶動指揮器執行機構向下關閉指揮器閥芯,閥後壓力設定通過指揮器1內的調節彈簧恆定設定壓力。

帶指揮器自力式壓力調節閥投用後一般不需要大的維護,平常只要觀察一下閥後壓力表是否在設定值就可以 。

主要零件

閥體:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

閥芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

閥座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

閥桿:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

膜蓋:A3、A3鋼塗四氟乙烯 不鏽鋼 填料:丁腈、乙炳、氟、耐油橡膠

套用領域

自力式調節閥,其本身是一個無須外加能源的完整調節系統。隨著現代精密製造技術、數控加工技術、靜電噴塗技術的發展,不少場合可以可靠套用。
