自力式單座壓力調節閥

自力式單座壓力調節閥
特點：
閥體部分採用單座設計：只有一個閥芯和閥座，結構簡單、成本低、性能可靠，設計精巧，結構簡單，流道暢通，採用流開結構，自力式單座壓力調節閥根據取壓點位置分閥前和閥後兩類，取壓點在閥前時，用於調節閥前壓力恆定；取壓點在閥後時，用於調節閥後壓力。

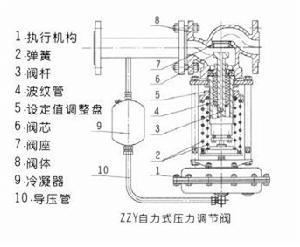

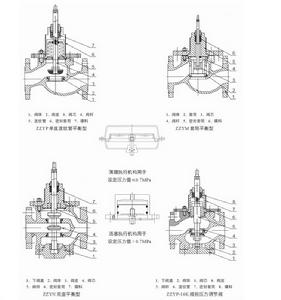

結構原理： 自力式單座壓力調節閥由於是採用單座結構；不平衡力大，閥後壓力不容易控制精確，單座結構閥後壓力會隨著閥前壓力波動變化；一般在單座結構上增加平衡波紋管平衡閥前和閥後壓力；閥前壓力經過閥芯(閥芯中間有平衡孔）到達波紋管上面，這樣閥前壓力（閥芯向上的推力)和平衡波紋管向下的壓力就相互抵消了（波紋管面積必須和閥芯面積一致）閥後壓力經過取壓管進入執行機構內向下產生一個推力，驅動閥芯向下關閉，閥後壓力控制主要靠調節彈簧進行調整，壓縮彈簧：閥後壓力變大，反之閥後壓力則變小，只要適當調節彈簧就能進行對閥後壓力的精確控制。

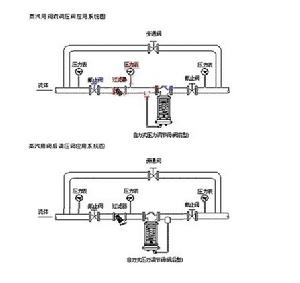

安裝方式：
安裝方式對自力單座壓力調節閥衡重要，常溫采用直立安裝，高溫必須倒立安裝（帶冷凝罐）這樣才能確保執行機構不會因為溫度的原因產生故障。
