概述

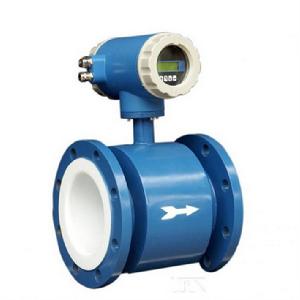

自來水流量計它是基於法拉第電磁感應定律工作的，用來測量電導率大於5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量 外，還可用於測量強酸強鹼等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛套用於石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
工作原理

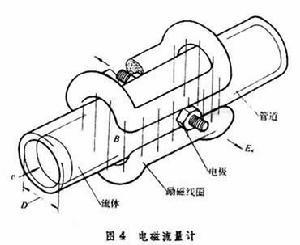

工作原理流量計測量原理為基於法拉第電磁感應定律。流量計的測
量管是一內襯絕緣材料的非導磁合金短管。兩隻電極沿管徑方
向穿通管壁固定在測量管上。線圈勵磁時，將在與測量管軸線
垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電
動勢E。電動勢E正比於磁通量密度B，測量管內徑d 與平均
流速v 的乘積，電動勢E（流量信號）由電極檢出並通過電
纜送至轉換器。轉換器將流量信號放大處理後，可顯示流體流
量，並能輸出脈衝，模擬電流等信號，用於流量的控制和調節。
E=KBDV
式中： E-- 為電極間的信號電壓（v）
B-- 磁通密度（T）
d-- 測量管內徑（m）
V-- 均流速（m/s）
特點
全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量範圍可達1500：1
超低EMI開關電源，適用電源電壓變化範圍大，抗EMI性能好。
採用16位嵌入式微處理器，運算速度快, 精度高，可程式頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
採用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
在現場可根據用戶實際需要線上修改量程。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
高清晰度背光LCD顯示，全中文選單操作，使用方便，操作簡單，易學易懂。
具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
具有自檢與自論斷功能。
基本參數
| 儀表口徑及連線方式 | 4、6、10、15、20、25、32、40、50、65、80、100、125、150、200 |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特製） |
| 量程比 | 1:10；1:15；1:20 |
| 儀表材質 | 304不鏽鋼、316（L）不鏽鋼等 |
| 被測介質溫度（℃） | -20～+120℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 基本型：豪斯曼接頭，防爆型：內螺紋M20×1.5 |
| 防爆等級 | 基本型：非防爆產品，防爆型：ExdIIBT6 |
| 防護等級 | IP65 |
2.測量範圍及工作壓力
表2
| 儀表口徑（mm） | 正常流量範圍（m/h） | 擴展流量範圍（m/h） | 常規耐受壓力（MPa） | 特製耐壓等級（MPa）（法蘭連線方式） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 40 | 2～20 | 1～20 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0、6.3、12、16 |
| DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0、6.3、12、16 |
| DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0、6.3、12、16 |
