聯合制樣機，是在總結汲取國外製樣設備先進技術的基礎上，依據GB/T19494《煤炭機械化採樣》、GB474《煤樣的製備方法》等標準的相關要求，研製開發的多級破碎多級縮分聯合機組。該機組不僅可取代傳統的制樣設備，有效保證了制樣質量，提高了制樣效率同時又可作為火車、汽車、皮帶採樣機配套的制樣系統，改善了採樣機制樣系統的防堵性能，提高其運行的可靠性。經檢測該產品制樣精密度符合要求，並無系統偏差存在。
1、 該機採用小角度機械上料裝置，均勻、省力、不堵、不占空間。
2、 全密封設計，無粉塵污染，符合環保要求。
3、 破碎工作腔ZG45精密鑄造，耐磨耐用，有效防止樣品污染和過熱。
4、 全寬度高錳鋼錘頭，對物料進行全斷面破碎，工作腔不堵塞，無死角存樣現象。
5、 制樣效率高，連續快速完成送料、破碎、混樣、縮分，不損失料樣水分。
6、 採用經典縮分型式的縮分器串聯，從而達到大縮分比的要求。縮分比可靈活調節，並有明顯標誌。
7、 縮分器為不鏽鋼材質，水分含量大的煤樣也不堵塞。設有多個開啟視窗，方便日常清掃、維護、檢修。
8、 運轉平穩，噪音低，安裝方便。
9、 一切傳動部件均有防護設施，符合安全生產要求。
10、可根據用戶要求將棄料輸送到室外或其他制定地點。
技術參數：
給料粒度 ： ≤150mm
一級出料粒度 ：<13或<6mm(全水分煤樣、可調)
二級出料粒度 ：<3-1mm(實驗室煤樣和存查樣、可調)
一級縮分比： 1/2—1/8(可調)
二級縮分比：1/4
總縮分比 ：1/8—1/32(可調)
制樣生產率 ： 800-1600kg/h
額定電壓： 380V
總 功 率： 7.87kw
總 重 量 ：1200kg
棄料輸送長度：可根據用戶要求設計。

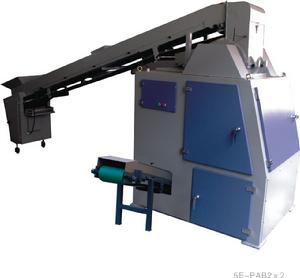

PA系列聯合制樣機特點
1、獨特的破碎腔採用四輻扇形錘片式結構，減少制樣過程中水分損失，配13、6mm篩板，破碎效果好，出料粒度均勻，制樣精密度符合GB474-2008《煤樣的製備方法》要求。2、破碎、縮分系統採用機械組合一體化傳動設計，運行平穩，噪音低。
4、進料均勻，進料皮帶上配有永磁除鐵器確保設備運行安全。
5、機體設有多個開啟視窗，方便日常清掃，維修。
6、不需要基礎固定,置於水平混凝土地面便可以正常運轉工作。
7、錘頭和對輥輪採用多元耐磨合金材料，耐磨性比高錳鋼高5倍。
技術參數
| 產品型號 | 5E-PA2×2 | 5E-PAB2×2 |
| 入料粒度(mm) | ≤150 | |
| 出料粒度(mm) | 一級出料粒度 ≤6， ≤13；二級出料粒度1～6(可調) | |
| 適應全水分 | ≤12% | |
| 生產率(kg/h) | 1300～1800 | |
| 制樣方式 | 兩級破碎、兩級縮分 | |
| 縮分比(可調) | 1/8～1/16可調 | |
| 棄料皮帶 | 無 | 有 |
| 棄料皮帶延伸長度(mm) | 無 | 670 |
| 電源(V) | 三相，380 | |
| 功率(kW) | 12 | |
| 重量(kg) | 1480 | 1600 |
| 外形尺寸(mm) | 3850×1030×1865 | 3850×1700×1865 |
