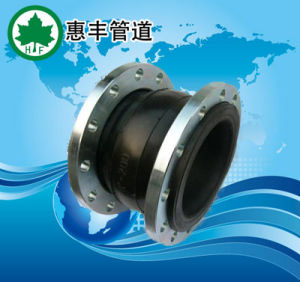

橡膠接頭又叫橡膠軟接頭,橡膠柔性接頭,軟接頭,減振器、管道減震器、避震喉等,是一種高彈性、高氣密性,耐介質性和耐氣候性的管道接頭。該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等有點,採用高強度、冷熱穩定性強的聚酯帘子布斜交與之複合後,經過高壓、高溫模具硫化而成。
特點:內部緻密度高、能承受較高壓力、彈性變形效果好。
優點:減震、降噪、輕巧、無毒。
用途:與泵、閥門的連線、震動較大的管道、冷熱變化頻繁的管線。
適用介質:海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸汽和顆粒粉狀。
使用說明:
1、高層給水使用本產品,管道必須有固定托架,否則產品應安裝防拉托裝置。固定支撐或托架的力必須大於軸向力,否則也應安裝防拉托裝置。2、你可以根據自己的管道選擇使用工作壓力為:0.25mpa、1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa可曲撓橡膠接頭,連線尺寸參照《法蘭尺寸表》。

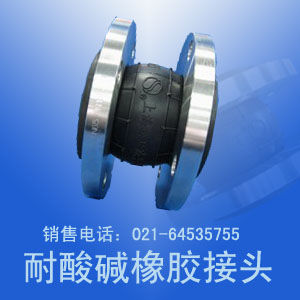

耐酸鹼橡膠接頭規格表
公稱通徑 DN(mm) | 長度L (mm) | 軸向壓縮 | 軸向拉伸 | 橫向位移 | 偏向角度 |
32 | 95 | 8 | 4 | 8 | 15° |
40 | 95 | 8 | 5 | 8 | 15° |
50 | 105 | 8 | 5 | 8 | 15° |
65 | 115 | 12 | 6 | 10 | 15° |
80 | 135 | 12 | 6 | 10 | 15° |
100 | 150 | 18 | 10 | 12 | 15° |
125 | 165 | 18 | 10 | 12 | 15° |
150 | 180 | 18 | 10 | 12 | 15° |
200 | 210 | 25 | 14 | 15 | 15° |
250 | 230 | 25 | 14 | 15 | 15° |
300 | 245 | 25 | 14 | 15 | 15° |
350 | 255 | 25 | 15 | 15 | 15° |
400 | 255 | 25 | 15 | 15 | 12° |
450 | 255 | 25 | 15 | 22 | 12° |
500 | 255 | 25 | 16 | 22 | 12° |
600 | 260 | 25 | 16 | 22 | 12° |
700 | 260 | 25 | 16 | 22 | 12° |
800 | 260 | 25 | 16 | 22 | 12° |
900 | 260 | 25 | 16 | 22 | 10° |
1000 | 260 | 25 | 16 | 22 | 10° |
1200 | 260 | 26 | 18 | 24 | 10° |
1400 | 450 | 28 | 20 | 26 | 10° |
1600 | 500 | 35 | 25 | 30 | 10° |
1800 | 500 | 35 | 25 | 30 | 10° |
2000 | 550 | 35 | 25 | 30 | 10° |
