簡介
耐火型母線槽由塗有防火塗料的外殼，包纏耐火雲母帶的母線和由耐火絕緣材料製成的支架組成。支架上開有多個凹槽，凹槽內置入母線並將其固定。在母線槽的一端有母線槽連線盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用於高層建築及重要設施中，代替耐火電纜起輸配電作用。適用範圍
耐火型母線槽適用於額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了國內先進水平。結構性能

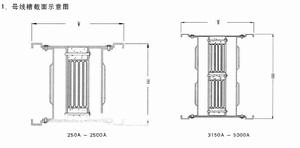

1、 採用合理的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊，體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點。2、 外殼採用冷成型薄鋼型材混合組成。其兩邊側板為我廠獨創的雙層中空結構，通過緊密中空有效阻止高溫氣體或明火直接進入母線槽內部。母線槽外殼表面為鍍鋅加噴防火塗料（遇火時，塗料能迅速以幾何速度在母線表面膨脹，形成緻密的碳化隔熱層，密閉母線外殼所有縫隙，防止高溫直接進入母線內部）。
3、 接頭採用專用耐火型絕緣組件，連線可靠方便。
絕緣配置
JYMN系列耐火型母線槽的絕緣介質主要採用絕緣支撐，選用氧化鋁高溫陶瓷件，可耐高溫達1000攝氏度。母線銅導體絕緣採用聚酯亞胺和耐高溫粉雲母帶混合纏繞。主要技術參數
1、 採用“三明治”密封結構，一般防護等級為IP54。2、 母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
3、 母線系統在長期接通額定電流工作時，其溫升不超過：連線端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
4、 母線槽系統在火災發生後，燃燒溫度上升到960攝氏度時，仍然能夠維持正常運行。
