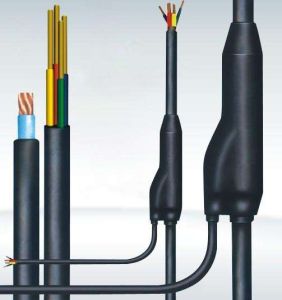

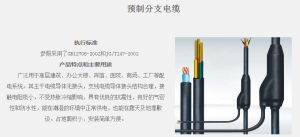

預分支電纜概述
預分支電纜是分支線工廠預先製造在主幹電纜上,分支線截面大小和分支線長度等是根據設計要求決定,極大縮短了施工周期,大幅度減少材料費用和施工費用,更大地保證了配電的可靠性.

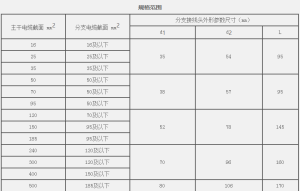

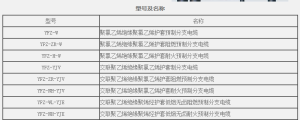

預分支電纜分類
預分支電纜由四部分組成:1、主幹電纜;2、分支線;3分支接頭:4相關附屬檔案,並具有三種類型:普通型、阻燃型(ZR)、耐火型(NH)。預分支電纜是高層建築中母線槽供電的替代產品,他具有供電可靠、安裝方便、防水性好,占建築面積小、故障率低、價格便宜、免維修維護等優點,適用於交流額定電壓為0.6/1KV配電線路中。預分支電纜廣泛套用於高中層建築、住宅樓、商廈、賓館、醫院電氣豎井內垂直供電,也適用於隧道、機場、橋樑、公路等供電系統。預分支電纜優點
可明顯的降低配電成本
(1)預分支電纜與封閉母線槽相比,價格便宜降低工程造價,並且經濟指標高,綜合效益明顯,而且規格齊全,選用靈活,任意組合
(2)預分支電纜分支頭根據配電系統的配電點的需要,可任意設定分支位置
安裝環境要求低,施工簡便
(1)預分支電纜占用建築面積小,對土建的空間尺寸無要求
(2)敷設簡單,安裝便捷,使用環境要求低,可直接敷設於電纜溝內、建築的專用電纜豎井內,也可敷設於不同的電纜橋架中,安裝精度低
(3)預分支電纜與封閉母線槽相比,電纜的走向隨意,彎曲半徑小,大大降低了施工難度,縮小了空間尺寸
(4)安裝勞動強度小,施工周期短,僅有封閉母線槽安裝時的十分之一
優良的抗震性、氣密性、防水性和耐火性
(1)具有優良的抗震性,一般封閉式機械型連線母線槽,因以牆體為依託平行安裝,當牆體受震動後封閉母線槽的各接頭鬆動,而預製分支電纜不會受到影響、特別在通過建築的沉降縫時不需要任何措施
(2)良好的氣密性、防水性,能在潮濕的環境中正常供電運行,並且也能敷設在露天和埋在土壤中
(3)耐火型預製分支電纜在燃燒的情況下,保持90Min正常送電運行
免維護
(1)與分支電纜按規定的方法安裝後,一次性開通率高
(2)正常運行的預製分支電纜整個系統,在平時不需要作任何維護和保養
(3)後期事故搶修簡單,維護成本極低
敷設與安裝
敷設與安裝前的準備
根據設計圖紙要求熟悉確定電纜的敷設方向和位置
(1)擬訂施工方案組織專業施工人員
(2)準備敷設安裝的工具設備
(3)核實電纜的型號規格及包裝順序
(4)核實所配附屬檔案,分配附屬檔案的安裝地點
施工方
(1)預分支電纜將電纜線盤放在放線架上
(2)當電纜垂直安裝時,電纜放線架至於樓下,將電纜通過繩索用卷揚機或滑輪組提升,要求每層樓須有專業施工人員。至於終端後將電纜掛在安裝好的掛具鉤上
(3)當電纜水平安裝時,電纜放線架至於受電位置,將電纜通過專業施工人員(要求每隔兩米一人,在指揮人員)利用人力放設
(4)對預製分支電纜主幹線和分支線按要求對中間部位進行固定
(5)將主幹線、分支線與電器控制裝置分別按相序進行連線
(6)安裝完畢後清理現場,對預製分支電纜各相所接的各迴路,進行絕緣電阻測量
(7)填寫施工記錄
敷設與安裝時注意事項
1、敷設時儘量採用順向吊裝,當施工現場受到限制或有特殊要求時,也可採用逆向放裝。無論哪种放設方式,其過程中不許提前放開支線,防止分支體在通過孔洞時刮傷,並且避免受到過大的機械外力
2、在提升吊裝時一定選擇於電纜重量4倍以上強度的繩索,敷設完畢後首先由上而下的安裝固定夾具
3、敷設安裝過程中不能小於25D電纜彎曲半徑
4、固定單芯型預製分支電纜時,禁止使用金屬夾具
5、主幹線和分支線與受電測電器和用電測電器連線時,必須使用金屬線夾,並正確的選用線夾的金屬類型
6、掛具必須安裝在承重牆體上
訂貨
預分支電纜是根據建設工程的配電特點、設計要求和環境情況而整體預製的,訂貨需要注意以下情況:1、正確的提供預製分支電纜的品種及型號
2、明確各分支頭之間的準確距離,終端分支頭到掛具的尺寸
3、明確分支線的準確長度
4、提供預分支電纜主幹線始端至第一分支頭的距離
5、提供配電系統圖和預製分支電纜尺寸草圖
