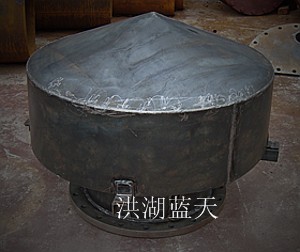

罐頂通氣孔(LTTQK型)
罐頂通氣孔裝於重質油罐頂部起呼吸作用。製造驗收標準:按SY/T0525.4-93。
罐頂通氣孔屬於浮頂油罐專用附屬檔案。
儲存在內浮頂油罐的油料,液面已全部為內浮盤覆蓋,所以在罐頂就不再安裝機械呼吸閥和Y型液壓安全閥。但在實際使用中,如各結合部位密封稍有不嚴密,還會引起油氣瀉出,當浮盤下降時,由於粘附在罐壁上的油膜蒸發等原因,浮盤與拱頂間的空間,仍會有油蒸氣積聚。為及時稀釋並擴散這些油氣,防止油蒸氣濃度增大到燃、爆極限,罐頂與罐壁周圍開設有通氣孔。孔口之間的環向間距應不大於10m,每個油罐至少應開設4個;總的開孔面積要求每米油罐直徑在0.06㎡以上。通氣孔出入口安裝有不鏽鋼金屬絲網罩。
規格尺寸:
DN | L | H |
50 | 200 | 186 |
80 | 300 | 220 |
100 | 450 | 283 |
150 | 550 | 324 |
200 | 600 | 378 |
250 | 660 | 385 |
