線上式紅外線測溫儀

線上式紅外測溫儀，大多用於工業生產現場的線上測溫，將生產線某一環節的溫度實時測量並傳輸/顯示在控制室里，甚至直接參與閉環控制。這樣的測溫儀，一般要求有長期使用的穩定性和可靠性。

簡介

線上式紅外測溫儀，大多用於工業生產現場的線上測溫，將生產線某一環節的溫度實時測量並傳輸/顯

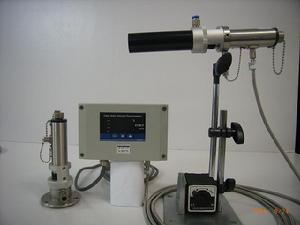

線上式紅外測溫儀實例

示在控制室里，甚至直接參與閉環控制。這樣的測溫儀，一般要求有長期使用的穩定性和可靠性。

工作原理

通過光學探頭收集目標物體發射的紅外線輻射，並由探頭聚焦到紅外光纖的光纖頭上，由光纖將紅外信號傳輸給感測器，感測器將其轉換為電信號後，由後續處理電路對其進行處理，並將其顯示在儀表盒上，同時，還可以通過數字通訊或者4-20mA輸出參與生產的閉環控制。目前的智慧型型儀器可以自身設定上下限報警，產生動作信號，直接參與控制

分類

線上式紅外測溫儀，按照實物形態可以分為兩類，一類為分體式線上紅外測溫儀，一類為一體式線上紅外測溫儀。線上式測溫儀中又以光纖紅外測溫儀最具優勢（分體式），且安裝方便，使用成本低廉。

實例介紹

下面以光纖紅外測溫儀為例，對線上式紅外測溫儀做具體介紹。

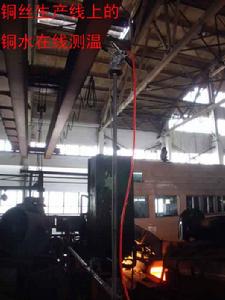

XTIR-F紅外測溫儀線上測量銅水的實時溫度

線上式光纖紅外測溫儀，適用於工業生產現場的各個需要測溫的場合，包括鋼水測溫、銅水測溫、窯爐燒成帶測溫、單晶矽長晶測溫、多晶矽長晶測溫等。其使用方法就是將光學探頭部分裝在測溫現場，而信號處理/顯示器部分裝在遠離測溫現場的場合。由於光學探頭本身就有一定的耐溫特性，所以一般不用安裝水冷套等保護措施，如果是在清潔的場合，甚至可以不必安裝吹掃器。基於上述特性，光纖紅外測溫儀使用成本低廉，安裝維護也方便。
右圖線上測量銅水溫度的光纖紅外測溫儀，是上海協同物理研究所自主研發的有國內自主智慧財產權一款性能優越的儀器。
左下圖是該款儀器在單晶矽長晶爐上的套用，用於線上測量單晶矽長晶時的實時溫度。

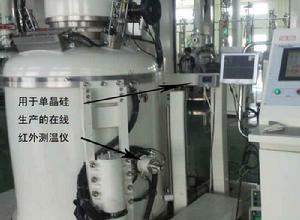

XTIR-F光纖測溫儀在單晶矽爐上的套用

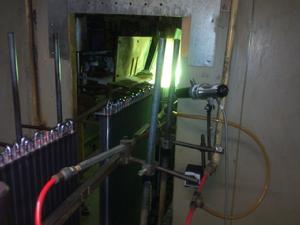

XTIR-F在空調散熱片生產線上的套用

右圖是該款測溫儀在空調散熱片生產線上對銅管燒結時的溫度進行實時測量。
