線上分析儀表
正文

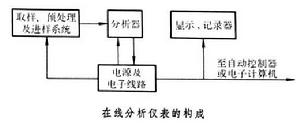

用於化工生產流程中（即線上）連續或周期性檢測物質化學成分或某些物性的自動分析儀表。由於各種線上分析儀表的作用原理、分析對象和複雜程度不同，其組成也大不相同。基本構成 一般都由四個部分所構成（見圖），①取樣、預處理及進樣系統。從流程中取出具有代表性的樣品，並使它符合分析器對樣品狀態或條件的要求。②分析器。將樣品的成分量或物性量轉換成可測量的電信號。③電源和電子線路。對儀表各部分供電，控制儀表各部分的工作，將分析器送來的電信號放大後，輸出至顯示、記錄器，或同時送至自動控制器或電子計算機。④顯示、記錄器。用來顯示、記錄代表成分量或物性量的電信號。
線上分析儀表典型儀表 化工常用線上分析儀表有下列幾種：
① 熱導式氣體分析器 基於氣體導熱係數值與其成分量有關的物理特性，被測氣體通過熱導池，檢測熱導池中熱絲電阻的變化，可得知其中各成分的含量。主要用於分析混合氣中氫氣、二氧化硫或二氧化碳的含量。
② 流程pH計 基於水溶液中氫離子濃度與插入溶液中一對電極所產生的電動勢有關的電化學特性，用測量電動勢值，可得知被測溶液的pH值。常用於石油煉製工業、製藥工業和食品工業等部門，尤其在污水處理工程中套用更多。
③ 氧化鋯氧分析器 氧化鋯在高溫下，由於有氧離子存在而具有導電性。若在氧化鋯管的內外兩側貼上鉑電極,當電極兩側的氣體含氧量不同,電極就產生電動勢。若使一側（參比側）氧濃度固定不變,則另一側(被測側)氧濃度與電動勢有對應關係。測量該電動勢值,就得知被測氣體中含氧量的多少。該分析器回響很快，結構簡單，使用、安裝方便，維護工作量少。常用於工業爐窯煙道氣含氧量的測量和控制，提高燃燒熱效率。
④ 紅外線氣體分析器 基於各種氣體對紅外線輻射能具有選擇性吸收的特性，紅外線被氣體中一種組分吸收後,輻射能部分地轉化為熱能，使氣體溫度升高,通過測量氣體溫度變化或恆容積內氣體壓力的變化，就可得知氣體中這一組分的含量。它可分析的對象很廣泛(如一氧化碳、二氧化碳、甲烷、乙炔、各種烴、乙醇和蒸汽等的含量)，靈敏度高，量程範圍廣，回響速度快。
⑤ 線上色譜分析儀 包括氣相和液相色譜分析儀兩類。利用不同物質在不同兩相中具有不同分配係數的特性。當兩相在色譜柱里作相對運動時，這些物質在兩相間多次反覆分配,使分配係數不同的組分分離出來,並依先後順序在檢測器中逐個測出，各組分及其濃度的信號被自動記錄，形成色譜圖。據圖可定性和定量地求出被測物質的組成和含量。在色譜柱中，相對運動的兩相為固定相及流動相。用氣體作為流動相載運樣品的稱氣相色譜儀；用液體作為流動相的稱液相色譜儀。色譜分析儀能進行多點、多組分周期性的自動分析，選擇性好，靈敏度高，回響速度快。主要用於石油、化肥等行業對氣體或液體混合物的多組分分析。
發展趨勢 ①提高現有分析儀表的性能（精度、穩定性、可靠性、耐久性和回響速度等），降低成本。②發展簡易、價廉的線上分析儀表，以滿足中小工業的需要。③與微型計算機相結合，使線上分析儀表微型機化，功能多樣化，體積小型化，分析過程自動化。④開發新的原理和方法，採用新技術(微電子和微光電子技術等)、新材料，研製新型流程分析儀表。
