定義
網路音箱顧名思義就是基於網路來傳輸的音箱,這裡所指的的網路即數字網路,也就是我們通常所說的區域網路、乙太網、廣域網等。傳輸協定是標準的TCP/IP協定。網路音箱是整個數字網路廣播系統的終端設備,一套最簡單的網路廣播系統包括:
上位機(主控計算機內安裝主控軟體)---網路傳輸部分(交換機設備)---網路音箱
優勢
與傳統相比數字IP網路廣播系統的優勢
1、傳統廣播系統存在的問題
1).技術落後,兼容性、擴展性不佳
現有廣播基本都是採用模擬傳輸,人工管理的工作方式,系統易受環境干擾,多路廣播時容易產生串音。無法實現數字格式(MP3)音頻檔案在終端直接播放,無法與IP網路連線,以真正實現音源數位化、播放管理自動化。
2). 音質 差、功能單一
目前廣播設備只能用於本區內的背景音樂、廣播通知等活動,無法滿足廠房遠程統一廣播的需要,無法做到公司管理人員向所有廠房同時講話。
3). 安裝複雜、維護不便、故障率高
由於定壓有線廣播是嚴格按照阻抗與功率匹配的原則進行配置,往往因一台變壓器或音箱故障而燒壞功放,影響整個廣播。
4). 可管理性差、無法進行遠程控制
由於只能以專用播放設備(磁帶、唱片、CD機等)和儲存了MP3檔案的計算機作為音源,需要專人在專門地點管理廣播內容,因此無法使用現代技術對廣播音源進行有效管理,更無法進行遠程播放控制,不利於廣播系統的靈活套用,造成資源浪費。
2、數字IP網路廣播系統的優勢
更強的功能
純數字廣播系統,涵蓋了傳統廣播系統的所有功能。並充分利用了廣域網資源,可隨時隨地獲取網路上的音頻資源。由於每個終端有獨立的IP位址,因而可以控制任意一個終端播放不同的節目
更好的音質
由於採用了網路傳輸技術,使音頻信號無傳輸干擾及失真。採用了MP3壓縮算法占用網路頻寬低(8k-128k)又能保證音質保真度,經測試採用44.1khz 16bit採樣128kbps速率壓縮 通頻帶(線路輸出) 20-16khz ,失真度≤ 3%
更簡單的安裝
安裝簡單。只要各廠房具備以下2個條件:1)有ADSL撥接; (2)有交流220V插座和標準乙太網絡接入RJ45插座;
套用領域
該系統以其強大的功能,在政府,軍隊,公檢法司,武警(火警),鐵路(捷運)交通,水電,油田礦山,鋼鐵冶金,銀行證券,各類企業,連鎖機構,校園,公園,街道社區,農村村村通,酒店賓館樓宇,影劇院及體育場館乃至社會社會治安和公共安全等領域。有網路的地方就可以推廣數字IP網路廣播網路廣播
構造和功能

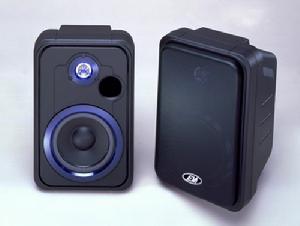

首先我想介紹的是一台最基本功能的網路音箱外觀上都有哪些部分:1、電源插頭;2、RJ45網路接口;3、本地放大蓮花頭;4、數碼顯示; 1、電源插頭就不用多說了,就是給音箱供電的,通常是220V 50Hz交流電。
2、RJ45網路接口是網路輸入,主要接收上位機(主控計算機)傳送的數位訊號,需要了解的是接收的數位訊號包括兩個部分:音頻信號和控制信號。音頻信號即主控計算機需要播放的音樂歌曲、外語聽力之類的音頻檔案。控制信號即主控計算機對音箱的控制指令,如:何時打開,何時關閉,,音量大小,播放哪一路音頻信號,播放時間、時長,分組信息等。
3、本地放大就是本地音頻信號的放大,RJ45接收的是上位機主控計算機的信號,本地放大輸入接口接收的則是靠近音箱的一些音源設備。舉個例子就不難理解了,通常教室里安裝一台網路音箱,教室里的教師電腦可以通過音頻線直接接到網路音箱上實現教室內的擴音。
4、數碼顯示,顯示的是音箱目前的工作狀態,和網路故障顯示。網路聯通狀況、播放節目狀況、打開方式顯示(自動打開,手動打開等)
網路還具備一些優勢功能,比如網路對講,大家都知道對講是一個雙向的通信過程,相對於其他的廣播系統而言網路廣播系統的優勢接體現出來了,數字網路本身就具備了雙向通信的性質。網路音箱可實現音箱與主控計算機,音箱與音箱之間的直接通話對講,任意音箱可以主動請求與其他音箱的通話對講。這在目前的廣播行業內具有絕對的優勢。
另外音箱還可以配備遙控器,遙控器可控制音箱打開、關閉、選擇播放節目(點播)、音量大小、對講功能等等。
相關核心模組:網路音頻模組,將其嵌入到音箱裡面即可實現網路音箱功能。
網路音頻傳輸控制模組
是一塊ARM+DSP構架,專注於網路音頻傳輸的控制模組,具有10/100M 乙太網接口,可通過網路進行單向MP3音頻流和雙向語音傳輸。可直接與外部音頻功率放大器連線,組成網路音頻廣播終端。也可直接接入麥克風,利用本機的2W音頻功放,組成對講終端。
提供一路UART用於用戶界面接口,兩路通用UART,一路SPI擴展接口,一路繼電器輸出,一路IO輸入接口。
為了便於用戶使用和二次開發,我們提供了Windows下的動態庫。動態庫將複雜的Socket通訊,音頻壓縮解碼,執行緒等集成一起,向用戶提供一個簡單方便的使用接口。
功能參數介紹
1、內置嵌入式網路語音解碼模組,高設備使用穩定性;
2、具備智慧型電源管理功能,設備採用內置CPU判斷功放的運行狀態,在無3、工作狀態時功放自動進入休眠狀態,待機功率≤0.2W,當有播放任務時,功放自動啟動。
4、音箱帶有音量遠程調節功能,音箱同時有手動調音旋鈕。終端音箱在自動啟動和播放任務的時候,自動將音量調節到系統設定的默認狀態音量
5自動調節默認值分別可制訂為背景音樂音量、緊急廣播音量和消防廣播音量。
6、設備具備全數字高音、低音和主音量調節。調節更加清晰、靈活準確
7、選擇多種不同的主機音源節目並在本機播放;可播放來自主機的廣播節目,包括尋呼、消防警報、電話自動強插。
8、一線多用:充分利用校園網路資源,避免重複架設線路,有乙太網接口的地方就可以接網路音頻終端,真正實現廣播、計算機網路的多網合一。可掛接在網線到達的任何地方。
9、本地音頻輸入:將外接音頻(卡座、CD、收音機、話筒等),安裝在不同教室的網路語音終端可實時接收並通過自帶音箱進行播放。
10、音箱具有遠程升級功能,產品程式更新無須現場升級,通過網路遠程更新、方便快捷
11、獨立IP位址:具有獨立IP位址,可以單獨接收伺服器的個性化定時播放節目。
12、數字音頻輸入、高保真音質、對人聲、音樂都有還原真實的放大特性
13、ABS高級工程塑膠外殼材質,做工精緻,抗摔防震
14、帶電源指示燈、數據運行燈等指示,工作狀態一目了然
15、帶音頻輸出接口、可以掛接一隻副箱
16、網路接口: RJ45、10M/100M
17、網路協定: TCP/IP、UDP
18、音頻格式:MP3
19、支持碼流: 32K-256K
20、頻頻寬度:20Hz-20KHz
21、信噪比: 89dB
22、額定功率 10WX2
23、最大功率 20W
24、揚聲器單元:1×5寸+高音
25、重量 3Kg
26、尺寸:230×150×130mm
27、安裝方式: 壁掛式
