網殼

網殼

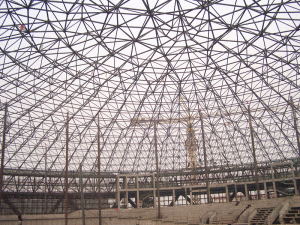

網殼是一種與平板網架類似的空間桿繫結構,系以桿件為基礎,按一定規律組成格線,按殼體結構布置的空間構架,它兼具桿系和殼體的性質。

建築結構

與平板網架相比,網殼的受力性能好,剛度大,自重小,用鋼量省,是適用於中、大跨度建築屋蓋的一種較好的結構型式。缺點是曲面外形增加了屋蓋表面積和建築空間,構造處理、支承結構和施工製作均較複雜。從構造上網殼分為單層與雙層兩大類。單層網殼的跨度不宜超過40米。
網殼結構常見型式有圓柱面網殼、圓球網殼和雙曲拋物面網殼。
1.圓柱面網殼:外形呈圓柱形曲面的網狀結構,兼有桿系和殼體結構的受力特點,只在單方向上有曲率,常覆蓋矩形平面的建築。單層網殼按排列有四種:單向斜桿正交正放格線、交叉斜桿正交正放格線、聯方格線、三向格線。雙層格線可參照平板網架的型式布置不同的格線。殼體高度與波長之比一般在1/6~1/8之間。雙層網殼的厚度宜取波長的1/20~1/30。
2.圓球網殼:用於覆蓋較大跨度的屋蓋,常見格線形式有:肋型、施威德肋型、聯方格線、短程線型、三向格線。通過對殼面的切割,圓球網殼可以用於多邊形、矩形和三角形平面建築的屋蓋。
3.雙曲拋物面網殼:將一直線的兩端沿兩根在空間傾斜的固定導線(直線或曲線)上平行移動而構成。單層網殼常用直梁作桿件,雙層網殼採用直線衍架,兩向正交而成雙曲拋物面網殼。這種網殼大都用於不對稱建築平面,建築新穎輕巧。

商標

建築材料產品類註冊商標,屬於第42類核定服務項目。該商標是長沙巨星輕質建材股份有限公司於2006年5月14日註冊的,商標有效期至2016年5月13日。
該商標適用範圍:技術項目研究,城市規劃,智慧財產權許可,材料測試,建築製圖,建築諮詢,室內裝飾設計,智慧財產權諮詢。
長沙巨星輕質建材股份有限公司中國建築材料聯合會會員單位。
