簡介

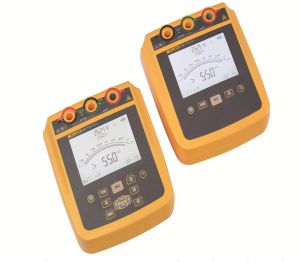

新5KV&10KV絕緣電阻測試儀是Megger最新設計用來測試和維護高壓電氣設備的。IEEE43-2000推薦使用者可以使用MIT1020來測試額定超過12KV的電動機的繞組。儀器外殼人性化設計，讓使用者運輸或者使用的時候都非常方便，其外殼的設計符合IP65標準。此外，儀器的標號分別標在儀器的頂部和旁邊，方便儲存或者運輸的時候辨認。 絕緣電阻測試儀別稱：數字兆歐表、指針兆歐表、絕緣表、絕緣電阻測試儀、 高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、高壓兆歐表、帶吸收比功能的兆歐表、帶極化指數功能的兆歐表、電動搖表、電子式絕緣電阻測試儀、大功率高壓兆歐表。
絕緣電阻測試儀儀器帶有一個很大的，便於讀數的背光LCD顯示屏，讓使用者在光線很差的環境中也能清晰的讀出讀數。顯示的信息包括電阻，電壓，泄漏電流，電容，電池狀態和時間。此外，儀器還會顯示試驗已用的時間，這就不需要額外加一個計時器來計算時間。
儀器可由220V電源供電，也可以由儀器內置可以充電電池供電。這樣有一個好處就是要測試的場所不清楚是否有電源或者測試周期不清楚的時候，都可以來進行測試。儀器上還帶有一個接地端子，使儀器能提高其精確性。
儀器的控制的操作都清楚的寫在儀器隨機器附帶的說明書裡面。
為了進一步增強儀器的適應性，儀器的電壓設定可以以50V為步長來設定所需要的電壓，這樣就不需要進行低電壓測試的時候需要另外購買儀器來進行測試。
儀器的IR功能設定使儀器能符合最高的安全標準和達到EN61010標準。當儀器測試電壓高於50V的時候，儀器就會顯示高壓警告。在測試完成後，儀器電壓自動降為0，其內的放電迴路自動放電。
本儀器非常適合IR，PI，DAR，SV和DD等參數的測量，符合常規檢測和診斷的要求
產品參數
基本功能 量程 基本精度絕緣電阻 0.5MΩ～100GΩ ±(3%+5)
絕緣電阻 0.1MΩ～200GΩ ±(3%+5)（征能ES3025E具有）
測試電壓 500V/1000V/1500V/2500V 0～20%
直流電壓 30V~600V ±(2%+5)
交流電壓 30V~600V(50/60Hz) ±(2%+5)
特殊功能
自動量程 √
短路電流 ＜2mA
數據存儲 18
數據回讀 √
自動關機 √
極化指數 √
吸收比 √
測試時間選擇 15分鐘內
比較功能 √
白色背光 √
超量程範圍報警和高低壓警告指示 √
低壓顯示 √
USB數據傳輸接口 √
最大顯示 9999 √
條形圖顯示 √
特點
1.輸出功率大、帶載能力強，抗干擾能力強。
2.本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的禁止作用。對容性試品測量由於輸出短路電流大於1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對於低阻值測量由於採用比例法設計故電壓下落並不影響測試精度。
3.不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
4.本表輸出短路電流可直接測量，不需帶載測量進行估算。
使用方法
兆歐表在工作時，自身產生高電壓，而測量對象又是電氣設備，所以必須正確使用，否則就會造成人身或設備事故。在使用兆歐表前，首先要做好以下各種準備工作：
（1）測量前必須將被測設備電源切斷，並對地短路放電，決不允許設備帶電進行測量，以保證人身和設備的安全。
（2）對可能感應出高電壓的設備，必須消除這種可能性後才能進行測量。
（3）被測物表面要清潔，減少接觸電阻，確保測量結果的正確性。
（4）測量前要檢查兆歐表是否處於正常工作狀態下，主要檢查其"0"和"∞"兩點位置。即搖動手搖發電機手柄，使電機達到額定轉速。兆歐表在短路時，指針應指在"0"位置；開路時，指針應指在"∞"位置。
（5）兆歐表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。
使用要點
做好上述準備工作後，就可以進行測量了。在測量時，要注意兆歐表的正確接線，否則將引起不必要的誤差甚至錯誤。兆歐表的接線柱共三個；三個"L"即線端，一個"E"即地端，再一個"G"即禁止端（也叫保護環）。一般被測絕緣電阻都接在"L"和"E"端之間，但當被測絕緣物表面漏電嚴重時，必須將被測物的禁止環或不須測量的部分與"G"端相聯接。這樣漏電流就經禁止端"G"直接流回發電機的負瑞形成迴路，而不再流過兆歐表的測量機構（動圈）。這樣就從根本上消除了表面漏電流的影響。值得注意的是測量電纜線芯和外表之間的絕緣電阻時，一定要接好屏蔽短鈕"G"。因為當空氣濕度大或電纜絕緣表面又不乾淨時，其表面的漏電流將很大。為防止被測物因漏電而對其內部絕緣測量所造成的影響，一般在電纜外表辦一個金屬禁止環，使之與兆歐表"G"端相連。
用兆歐表測量電器設備的絕緣電阻時，要注意"L"和"E"端不能接反。正確的接法是"L"線端鈕接被測設備導體，"E"地端或連線接地的設備外殼，"G"禁止端接被測設備的絕緣部分。如果將"L"和"E"接反了，流過絕緣體內及表面的漏電流經外殼匯集到地，由地經"L"流進測量線圈，使"G"端失去禁止作用而給測量帶來很大誤差。另外，因為"E"端及內部引線同外殼的絕緣程度比"L"端與外殼的絕緣程度要低，當兆歐表放在地上使用，採用正確接線方式時，"E"端對儀表外殼和外殼對地的絕緣電阻相當於短路，不會造成測量誤差而"L"與"E"接反時，"E"對地的絕緣電阻同被測絕緣電阻並聯，而使測量結果偏小，給測量帶來較大的誤差.
由此可見，要準確地測量出電器設備等的絕緣電阻，必須對兆歐表進行正確的使用，否則將會失去測量的準確性和可靠性。
