絕緣工具試驗機

絕緣工具試驗機,是武漢市華英電力科技有限公司根據絕緣靴(手套)的試驗規程,並遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式,從而簡化了測試手續,提高了測試速度。

產品介紹

絕緣工具試驗機(英文名:Insulation Tester)是武漢市華英電力科技有限公司根據絕緣靴(手套)的試驗規程,並遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式,從而簡化了測試手續,提高了測試速度。更可靠地鑑別絕緣靴(手套)的泄漏電流,絕緣老化,工頻耐壓等參數。保障了試驗工作者的安全,是理想的絕緣靴(手套)專用設備。其主要特點:可同時測試3雙絕緣靴(手套),並可讀取每隻的泄漏電路,準確判斷不合格的絕緣靴(手套);結構底部裝配腳輪,可隨意移動。

工作原理

接入0~220V電源,調節工頻耐壓試驗台,根據試驗變壓器的電磁感應原理,使變壓器產生0~30KV工頻高壓至各電極,使絕緣靴(手套)獲得規定的試驗電壓。根據絕緣靴(手套)試驗規程,讀取、紀錄測試參數。

結構設計

該產品分二部分組成:
1. 絕緣靴(手套)試驗車,試驗車由移動托架、盛水水槽、電極桿支撐等組成;
2. HYDZ絕緣靴(手套)試驗台,絕緣靴(手套)試驗台由變壓器及其控制部分組成。

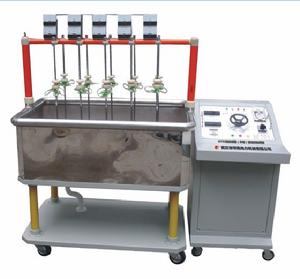

絕緣靴(手套)試驗車裝置。

配套使用方法

①.使用前將絕緣撐安裝在移動托架上,再將電極桿支撐兩端插入絕緣撐桿內,最後將電極桿依次裝在電極支撐內。
②.絕緣靴(手套)內盛水不能高於絕緣靴(手套)口以下5CM,並確保絕緣靴(手套)露出水面的部分乾燥清潔,然後將高壓電極置於絕緣靴(手套)內並將絕緣靴(手套)夾好。
③.將水阻的一端與絕緣靴(手套)試驗車上的高壓輸入螺母(7)相連,另一端用35KV高壓電纜由絕緣靴(手套)試驗台的高壓出線口引至絕緣靴(手套)試驗台內試驗變壓器高壓輸出端A,將盛水槽1-6上的泄漏測量接線端與絕緣靴(手套)試驗台上的接線端X1-X6一一對應相連。
④.檢查總電源是否與輸入電源一致(~220V 50HZ),設定好電流繼電器動作值,同時設點好時間繼電器的動作值,合上空開,電源指示燈亮,調壓器的手輪置於零位時,零位指示燈亮,此時可送電操作。
⑤.按下復位按鈕使故障指示燈滅.按下送電按鈕,主接觸器工作,調壓器受電,電源指示燈滅、送電指示燈亮,同時聲光報警。
⑥.順時針旋轉調壓器手輪,聲光報警停止,注視電壓表、毫安表的指示,以每秒小於3KV的升壓速度升壓,當升到所需要電壓值時,按下計時按鈕,並密切關注試驗品情況。
⑦.在試驗過程中,如果泄漏電流大於規定值、試驗品被擊穿,電流繼電器動作,調壓器自動斷電,泄漏電流超標或被擊穿的絕緣靴(手套)對應指示燈亮,切斷電源,取下泄漏電流超標或被擊穿的絕緣靴(手套),然後再升壓操作,達到規定電壓及耐壓時間並且泄漏電流不大於規定值時,聲光報警,說明產品合格,否則試驗品不合格。
⑧.整個試驗過程結束後,應切斷電源,拆卸絕緣(手套),換第二批,重複上述方法進行試驗。
⑨以上試驗方法也可以用鋼珠形式進行。 注意事項1.該試驗裝置在試驗過程中,操作人員應安全距離操作(空氣中每米小於20KV),工頻耐壓試驗台必須可靠接地,接地電阻小於0.1Ω。2.使用前應測試絕緣電阻,其絕緣電阻值應大於2MΩ。3.使用前應檢查各電氣元件觸點是否鬆動,接觸是否良好,各保護系統是否能正常工作。4.使用前,應將絕緣撐桿、電極、電極桿、盛水槽等各部位用酒精擦拭。5.試驗完畢應將水放完,用棉布將各部位檫乾。若長期不用時將水槽、電極桿、絕緣撐桿置於乾燥通風處保存。6.工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。7.必須由專業人員操作,並嚴格遵守操作程式。

主要技術參數

1.輸入電壓: ~220V50HZ
2.輸出電壓:0-30KV
3.容量:3KVA
4.測試數量:每次3雙
5.介質:絕緣靴(手套)試驗車80KG
工頻耐壓試驗台 70KG
