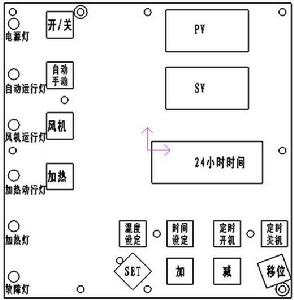

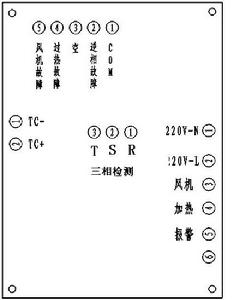

結晶乾燥機的面板，接線說明
結晶乾燥機的功能說明
①．測、控溫範圍：0-180度②．加熱、為PID控溫方式
③．24小時實時時間顯示
④．九段定時開，關機功能
⑤．開機延時和關機延時
⑥．自動開機時間設定：在上電情況下，按一下“SET”鍵，設定燈亮，此時再按一下“計時”鍵，則在PV上顯示“ON1”再按一下“計時”鍵，則在PV上顯示“ON2”，如此類推在“ON1~ON9”之間循環顯示，並且此時在“TIME”上以閃爍方式顯示對應的自動開機時間，此時可以通過按“加鍵”或“減鍵”和“移位鍵”可修改當前設定值。完成設定後再按“設定”鍵，退出並保存參數。
⑦．自動關機時間設定：在上電情況下，按一下“SET”鍵，設定燈亮，此時再按一下“延時”鍵，則在PV上顯示“OF1”再按一下“延時”鍵，則在PV上顯示“OF2”，如此類推在“OF1~OF9”之間循環顯示，並且此時在“TIME”上以閃爍方式顯示對應的自動關機時間，此時可以通過按“加鍵”或“減鍵”和“移位鍵”可修改當前設定值。完成設定後再按“設定”鍵，退出並保存參數。
⑧．自動開關機的時間設定範圍：以00小時00分鐘的方式；一天24小時內最多可以啟動、關閉系統9次，且要求下一次開啟加熱時間必須晚於上一次的加熱關閉時間；下一次加熱關閉時間必須於上一次開啟加熱時間在同一24小時段內。
⑨．電源未開啟時，按“風機”和“加熱”鍵無效，風機未開啟時，按“加熱”鍵無效，電源開啟後開，關“風機”鍵有效，風機開啟後，開、關“加熱”鍵有效
⑩．過溫溫度：指PV上的測量溫度大於此項溫度設定時，則系統停止加熱並同時輸出報警
?．操作按鍵時要有風鳴音作提示
一、乾燥部份開、關機過程
①．上電時在PV上顯示3S倒計時，在SV上顯示軟體版本號，3S過後，則在PV上顯示“OFF”字樣（此為關機狀態）
②．開機過程：在關機狀態下，此時，按一下開/關機鍵，則PV、SV上立即顯示出相應參數，電源指示燈亮，此時按一下“風機”鍵，則風機燈亮，風機繼電器吸合，此時按一下“加熱”鍵，則加熱燈亮，加熱繼電器作PID輸出，加熱輸出燈隨加熱繼電器輸出亮和滅（此為開機過程）
③．關機過程：
1．直接通過按開/關鍵關機時：先關加熱，延時完關機風機延時後，再關風機，在延時過程中，PV上以交替方式顯示“OFF”和當前溫度。最後回到關機狀態。
2．通過按風機鍵關加熱和風機時：先關加熱，延時完關機風機延時後，再關風機，但不會關顯示器
④．自動開機過程：先啟動風機，同時延時10S（開機加熱延時時間），然後再啟動加熱，系統以PID方式控溫。
⑤．自動關機過程：先關加熱，延時完關機風機延時後，再關風機，最後在PV上以交替方式顯示“OFF”和當前溫度（在自動關機時間段內）。且電源燈和自動運行燈一直亮
攪拌部份開、關機過程：
1、開攪拌時把電控箱上的攪拌開關綠色按鈕按一下，此時攪拌機就會啟動，啟動時要注意攪拌機的運轉方向，是否是正轉。攪拌機器動後是一直運轉，需要停機時，按一下電控箱上的攪拌開關紅色按 鈕即可停機。
2、 攪拌機部份和乾燥機部份是獨立控制的，
結晶乾燥機的故障檢測和處理
1、運行過程中：①．風機過載故障輸入：（無源接點常開信號，斷開時正常，閉合時故障）
當檢測到過載故障時，在PV上以爍方式顯示出故障代碼“E-01”，故障指示燈亮，系統關閉加熱，加熱繼電器斷開，加熱指示燈滅，關閉風機，風機繼電器斷開，風機指示燈滅，，系統停止所有輸出。同時報警繼電器輸出（通斷）報警信號。
當故障消除後，系統回到關機狀態。
②．過熱故障輸入：（無源接點常開信號，斷開時正常，閉合時故障）
當檢測到過熱故障時，在PV上以爍方式顯示出故障代碼“E-02”，故障指示燈亮，系統立即閉關加熱，加熱繼電器斷開，加熱指示燈滅，此時風機可以正常工作。同時報警繼電器輸出（通斷）報警信號。
當故障消除後，系統回到關機狀態。
③．超溫故障輸入：（內部感溫線檢測溫度）
當感溫線檢測溫度檢測到超溫時，在PV上以爍方式顯示出故障代碼“E-03”，故障指示燈亮，系統關閉加熱，加熱繼電器斷開，加熱指示燈滅，此時風機可以正常工作。同時報警繼電器輸出（通斷）報警信號。
當故障消除後，系統回到關機狀態。
④．逆相故障：（無源接點常閉信號，即閉合時正常，斷開時故障）
當檢測到逆相時，在PV上以爍方式顯示出故障代碼“E-04”，故障指示燈亮，系統停止所有輸出。同時報警繼電器輸出（通斷）報警信號。
當故障消除後，系統回到關機狀態。
註：當不使用逆相故障檢測功能時可把故障檢測端的①和②短接。
⑤．感溫線斷線：
當檢測到感溫線斷線故障時，在PV上以爍方式顯示出故障代碼“E-05”，故障指示燈亮，，系統只關閉加熱，加熱繼電器斷開，加熱指示燈滅，但水泵可以正常工作。同時報警繼電器輸出（通斷）報警信號。當故障消除後，系統回到關機狀態。
2、上電開機時：
系統在上電後，若檢測到有故障時，則系統不能開機（不能有任何輸出），並顯示出相應故障代碼 ，同時作出相應故障處理，當故障消除後，系統回到關機狀態。

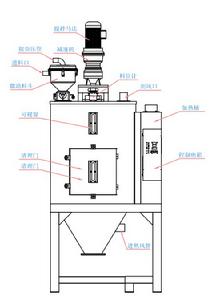

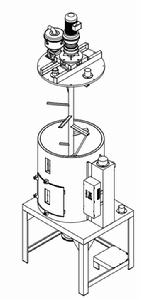

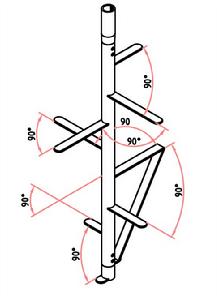

結晶乾燥機的結構圖
結晶乾燥機的故障排除方法
序號 | 故障狀況 | 排除方法 | |
1 | 電路板顯示E-01風機過載 故障 | 1.檢查風機的三相電阻是否正常 | |
2.檢查三相電源電壓是否正常。檢查電源開關（空開） | |||
3.檢查風機是否有卡死，風機的進風口是否堵塞 | |||
4.檢查抽繼電器是否損壞，檢查接角器是否損壞。 | |||
2 | 電路板顯示E-02 外部EGO超溫保護） | 1.檢查EGO超溫保護設定溫度是否大於控制器設定溫度 （一般把EGO溫度設定比控制器溫度大10℃左右） | |
2.檢查電熱接觸器，是否一直吸盒還放，是否有損壞 | |||
3.檢查乾燥風機進風量或風機是否有故障 | |||
4.檢查料桶的原料是否以結塊導致風無法循環 | |||
5.檢查風機是否反轉 | |||
3 | 電路板顯示E03 （感溫線測溫超溫故障） | 1.檢查感溫線是否正常 | |
2.檢查電路板溫控是否偏大，超出測溫超溫的溫度 | |||
3.檢查電路板的溫控是否穩定，時高時低、 | |||
4.把電路板重新自整定，若重新整定後還是還穩定（請 聯繫廠家）或 | |||
更換電路板 | |||
4 | 電源板顯示E04 （電源逆相） | 1.檢查電源電壓是否正常，任意掉換電源線的兩根線 | |
2.檢查電路板上逆相板是否正常 | |||
3.檢查空氣開關是否正常 | |||
4.更換新的電路板 | |||
5 | 電路板顯示E-04 （感溫線斷線） | 1.檢查感溫線是否斷線，更換新的感溫線 | |
2.檢查感溫線接線端是否牢固 | |||
3.檢查電路板是否有問題，更換新的電路板 | |||
6 | 上電後無顯示 | 1.檢查電源電壓是否正常，檢查電源開關是否正常 | |
2.檢查變壓器是否正常，檢查保險座是否正常 | |||
3.檢查電路板是否正常，不正常更換電路板 | |||
7 | 上電後保險熔斷 | 1.檢查變壓器是否有短路 | |
2.檢查電路板是否有短路 | |||
3.檢查線路是否有短路 | |||
8 | 無法加溫或達還到設定溫度 | 1.檢查電熱管是否損壞，測量電熱管三相電阻是否正常 | |
2.檢查感溫線是否正常，檢查感溫線正負極是否接反 | |||
3.檢查乾燥風機是否正常工作，檢查風機是否反轉 | |||
4.檢查電路板是否正常，加熱輸出點是否有輸出 | |||
5.檢查EGO超溫保護器是否設定大於電路板的設定溫度 10℃左右 | |||
6.檢查接觸器是否正常 |
9 | 攪拌機不啟動 | 1.檢查攪拌開關是否損壞 |
2.檢查攪拌電機是否過載，測量三相電阻是否正常 | ||
3.檢查熱繼電器是否損壞，檢查接觸是否正常 | ||
4.檢查安全閥是否正常，檢查清理門是否關緊 | ||
5.檢查線路是否正常 |
