簡介

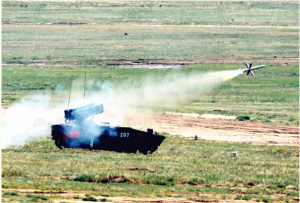

中國AFT-10飛彈發射瞬間 紅箭-10是利用光導纖維傳輸制導信息的一種新型戰術飛彈,主要用於打坦克,也可以打低空飛行的直升機。這種飛彈的頭部裝有微光電視攝像機或紅外成象導引頭,尾部有一卷光纖與發射控制裝置相聯。飛彈飛行時光纖從尾部放出,同時導引頭的攝像機將拍攝的目標圖象傳到發射控制裝置,控制指令通過光纖傳給飛彈的制導系統,控制飛彈命中目標。由於光纖傳輸的信息量大、頻頻寬、功耗低、自身輻射極小,所以光纖制導飛彈的目標識別能力強、制導精度高、抗干擾性好。
研發歷史
“中國從上世紀60年代開始反坦克飛彈的研製工作,‘紅箭-73’是中國軍隊裝備的第一型反坦克飛彈。”南京炮兵學院廊坊校區反坦克飛彈系射擊指揮教研室教授盧偉說,此後中國相繼研製了“紅箭-8”“紅箭-9”反坦克飛彈並裝備部隊,這兩型武器在射程、威力、制導方式等方面都有了質的提高。
“紅箭-10”反坦克飛彈是中國目前最先進的多用途反坦克飛彈,在2014年舉行的“和平使命”上合組織聯合軍演上首次亮相。
設計

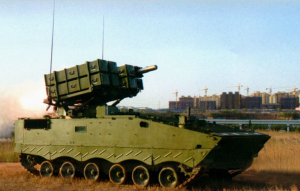

紅箭10飛彈 該型飛彈配備導引頭和光纖線圈,飛彈發射後施放光纖保持與發射車連結,導引頭中的圖像通過光纖傳回顯控台,並接收上傳控制指令。而射手通過觀察圖像從多數目標中精確識別出需要摧毀的目標(即飛彈可在發射前不需要事先鎖定目標,允許在隱蔽狀態下"盲射"),並控制飛彈飛向目標。彈體中部有較大的十字型彈翼。採用固體火箭助推器和微型渦輪噴氣發動機,已披露的最大有效射程為10公里。紅箭-10可裝載於履帶底盤發射車,飛彈採用八聯裝矩形運輸/發射箱,在2011年11月16日,央視軍事報導畫面顯示,每輛紅箭10飛彈發射車至少配備2個顯控台、2名士兵。結構

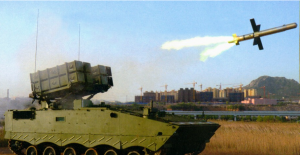

紅箭-10多用途反坦克飛彈長1850毫米,寬165毫米,包括發射系統在內總重150千克,彈頭重43千克。在由固體火箭助推器和微型渦輪噴氣發動機構成的發射系統的支持下,AFT-10飛彈的射程為10千米,巡航飛彈為150米每秒,攻擊速度為230米每秒。
性能

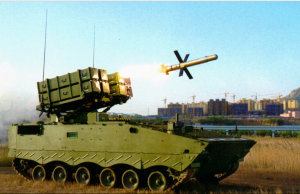

紅箭10飛彈 軍事專家、國防科技大學國際問題研究中心常務副主任馬建光教授介紹說,“紅箭—10”是中國裝備的新型遠程多用途飛彈,採用光纖制導。與其他第三代反坦克飛彈所用的毫米波、雷射制導等制導方式相比,“紅箭—10”的光纖制導對外不產生電磁輻射,具有很強的隱蔽性和抗干擾能力,而且光纖信息傳輸速度快,發射後可實現實時視頻監控,一旦出現假目標或高價值目標,控制人員可以隨時調整飛彈的飛行方向。在威力和射程方面,“紅箭—10”的最大射程達到10公里,已經超出了多數坦克的火力打擊範圍,戰時可做到先下手為強,能夠精確打擊地面高價值目標及低空、低速飛行目標。
參加演習
在2015年6月5日結束的南京炮兵學院廊坊校區學員畢業實彈戰術演練中,解放軍“紅箭-10”等多型反坦克飛彈亮相演兵場、接受實戰檢驗。
