糾偏光幕

糾偏光幕

糾偏光幕是測量光柵的一種,糾偏光幕採用紅外線擋光原理,通過對帶材擋光數量自動控制糾偏裝置達到校正帶材的目的。糾偏光幕適應於帶材快速連續生產以及瓦楞紙等連續生產設備和帶材處理設備中,在帶材無故障運送, 並且卷取時,糾偏光幕會使邊緣整齊、跑偏矯正,能起到大大減少邊料浪費提高產品品質。

工作原理

糾偏光幕是一種特殊的光電感測器,與普通的對射式光電感測器一樣,包含相互分離且相對放置的發射器和接收器兩部分,但其外形尺寸較大,為長管狀。糾偏光幕採用紅外線擋光原理,通過對帶材擋光數量自動控制糾偏裝置達到校正帶材的目的。

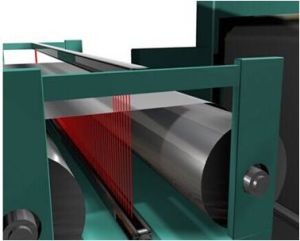

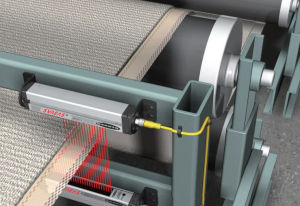

糾偏光幕糾偏光幕

組成單元

要由發射器和接收器組成,每兩條光束之間的距離叫光軸間距,SUNS-M系列測量光柵光軸間距有:2.5mm、5mm、10mm、20mm、40mm等。包括線上檢測、精度糾偏、孔洞檢測和以上類似的檢測和測量。每套系統包括一對高解析度光幕和兩條電纜,輸出方式包括:RS485通訊、開關量、模擬量、高低電平TEL:136922^50742。

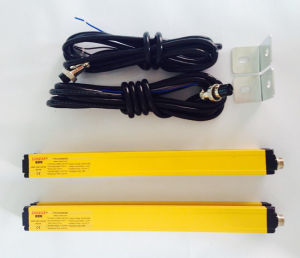

糾偏光幕組成糾偏光幕組成

檢測方式

1.單套單邊檢測-糾偏光幕
一套糾偏光幕對一個簇邊進行檢測,實現糾偏效果。
2.兩套單邊檢測-糾偏光幕
兩邊分別用一套糾偏光幕對兩個簇邊同時進行檢測,各自輸出相對應信號,實現糾偏效果。
3.單套雙邊檢測-對中光幕
用一套糾偏光幕對兩個簇邊同時進行檢測,光幕檢測位置只在兩端有效,中間部分檢測無效(也就是盲區)輸出同一個信號,實現糾編效果。

輸出信號

1、開關量輸出:
2路NPN輸出;
2、模擬量信號輸出:
4-20mA1-5VDC0-10VDC可接上位機或其他數據採集系統;
3、通訊功能:
RS485通訊功能,採用標準MODBUS協定與上位機進行通訊。

產品型號

以SUNS024BRPD為例:
SUNS代表順恩斯糾偏光幕系列產品,
024代表光束數量(24、32、64、96、128……)
B代表光軸間距A:1.2mmB:2.5mmC:5mm,R代表信號輸出:
信號輸出N:雙路NPN信號P:雙路PNP信號R:RS485通訊信號F:1-5V模擬量信號T:4-20mA模擬量信號
P代表掃描模式P:平行掃描X:交叉掃描
D代表檢測方式D:單邊檢測模式S:雙邊檢測模式

套用案例

布毯單邊糾偏偵測:
布毯兩類織布邊緣位置控制,光幕入光到布毯邊及布毯邊到織簇邊,MJP規劃成絨絲偵測模式,當布毯通過測量光幕,光幕偵測出布毯邊緣及織簇邊則送出信號給控制系統作位置校正。
紙張雙邊糾編檢測:

SUNS紙張糾偏SUNS紙張糾偏

當紙筒卷開時,感應紙的邊緣,保持對準狀態,測量光幕感應運動中印刷紙的邊緣,使紙的運動不超過允許的誤差。
