粉粒流量計

粉粒體流量計直接安裝在擠出機進口，利用失重式原理測量產品樣圖進入擠出機的原料流量。 流量精度：±0.5% 流量範圍：~

概述

粉粒體流量計直接安裝在擠出機進口，利用失重式原理測量

產品樣圖

進入擠出機的原料流量。利用測得的流量信號調節基礎及螺桿或牽引機的轉速，從而控制產品的厚度。廣泛應運在單層或多層共擠得生產領域，可提高產品質量並節省原料成本。主要用於粉粒體之流量計量。這種流量計結構簡單、維修容易、防塵性能好,而且在實際使用中配比調節方便、配料準確穩定、混合均勻、工作可靠、經濟效果顯著。

技術數據

流量精度：±0.5%
流量範圍：~ 600 kg/h
控制器可控制數量：8 台

組成部分

產品分為兩部分：傳送器（transmitter）、接受顯示器（Receiver）

MAF系列傳送器	最大流量	尺寸
MAF-600	60（t/h）	多種尺寸選擇
MAF-380	20（t/h）	多種尺寸選擇
MAF-280	5（t/h）	多種尺寸選擇

接收顯示器	輸出
IFM-41C-01	4-20mA，上限或下限報警，累加電壓脈衝輸出。前面板顯示：流量（四位），累加量輸出（六位），上限或下限報警
PLC-A21	除了擁有IFM-41C-01的功能外，還有顯示設定流量等功能

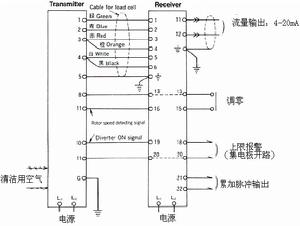

接線圖：

圖中Receiver為IFM-41C-01型接收顯示器。

接線圖示
