套用行業
電力,冶金,礦業,工控,環保非接觸式電荷感應技術粉塵濃度檢測儀的特徵
● 操作簡單、免維護、高可靠性、免清洗 ● 2線制4-20mA信號輸出● 預防粉塵泄漏、破袋檢測
● 保護除塵器下游設備安全
● 優於傳統靜電摩擦式測量原理
● 適用於所有種類除塵器和過程粉塵流動檢測
● 對潮濕性、導電性等粉塵均能良好檢測
一體式粉塵含量變送器
綜述

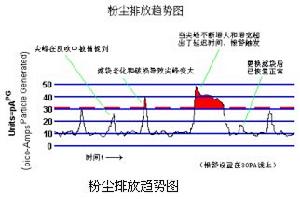

非接觸式電荷感應和探頭保護技術粉塵濃度檢測儀是一款可靠的粉塵排放監視和布袋泄漏探測儀。採用2線制4-20mA配置可方便的直接與PLC以及其它數據記錄設備通訊。在除塵器的正常工作中,通常會出現兩個不同的微粒粉塵排放量,一個是較低的排放水平和一個較高的排放水平。當除塵器正常除塵工作時的排放量為一個是較低的排放-基線排放水平(除塵器大多數時間的排放量是處在這一水平),當脈衝除塵器進行反吹清潔時,通常會出現一個較高的排放水平。
允許用戶設定報警點,當基準低排放量在增加或當除塵器反吹清洗中出現高排放量或兩者都有時,用戶可以通過對基值和峰值的觀測進行正確的報警設定。
原理
採用了專有的非接觸式電荷感應和探頭保護技術。可以簡單的,無需校準並且滿足"即插即用"的安裝在收塵器或者布袋除塵器上工作,可靠的感測器探頭安裝在除塵器煙氣管道的出口處。當粉塵顆粒經過的探頭附近時,一個微弱的電荷信號被探頭感應出來,該信號經控制單元處理後輸出一個線性比例於微粒質量含量的絕對輸出值。在實際的套用過程中,為了避免導電性粉塵、凝析油霧或水霧等對測量信號造成的影響, 我們提供了專有的探頭保護技術確保探頭在這些惡劣條件下能正常工作。感測器探頭無需空氣吹掃,耐磨耐腐蝕。
套用場合
布袋除塵器電除塵器
旋風除塵器 各種煙氣管道 車間粉塵檢測 大氣排放
電子單元
電 源:二線制4-20mA(18-24VDC)溫 度:-25℃-70℃
最小測量範圍:10pA(標準)、5pA、0.5pA(選定)
輸出刻度: 顯示PA(皮安電流)
4-20mA輸出:1路(隔離),500Ω
常 規: 電路板塗層保護並經100小時燒機
認 證:CE(標準)
感測器探頭
電 源:無電源(被動感應)過程連線:螺紋(標準),快速夾裝(選訂)法蘭(選定)
材 質:316SS不鏽鋼(標準)
插入深度:350mm(標準)其他長度(選訂)(要求插入深度超過半徑)
保護材料:特氟龍(鐵氟龍)(標準)、其他(選訂)
外殼材質:IP66(標準)
最大溫度:120℃(標準)232℃(選定)
最大壓力:70kPa(標準)350kPa(選定)常 規:無特別要求,不受振動等影響。
探測極限和套用場合
最小解析度 約等於 套用場合5.0pA(選訂) 5.0mg/m3 標準泄漏檢測
氣體流度:要求>300FPM(1.5m/s) 不同工作環境要求不同
微粒尺寸:要求>0.3微米 導電/不導電/潮濕/腐蝕顆粒均可
