管道支架是指用於地上架空敷設管道支承的一種結構件。分為固定支架、滑動支架、導向支架、滾動支架等。管道支架在任何有管道敷設的地方都會用到,又被稱作管道支座、管部等。它作為管道的支撐結構,根據管道的運轉性能和布置要求,管架分成固定和活動兩種。設定固定點的地方成為固定支架,這種管道與管道支架不能發生相對位移,而且,固定管架受力後的變形與管道補償器的變形值相比,應當很小,因為管架要具有足夠的剛度。設定中間支撐的地方採用活動管架,管道與管架之間允許產生相對位移,不約束管道的熱變形。

分類

1、按荷載分為三個等級:特輕級(Q)、中級、特重級(Z)。在每一個荷載等級中,包含軸向滑動、雙向滑動、導向滑動、雙導向滑動四種結構類型。

2、按支架的材料可分為鋼結構、鋼筋混凝土結構、磚木結構等。

3、按用途可分為活動支架(允許管道在支架上有位移的支架)和固定支架(固定在管道上用的支架)。固定支架用在不允許管道有軸向位移的地方,常用的幾種固定支架如圖所示。

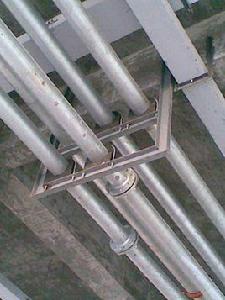

管道支架 管道支架

活動支架分為滑動支架、導向支架和滾動支架 。

製作要求

支吊架製作的一些要求。 

1、平支架安裝高度:4米樓層以下支架離地面1.5~1.8m,以1.65米為宜。如起過4米樓層,則按比例均布。 

2、管道卡碼螺栓處露以2~5個螺距為宜,並應安裝平介子,緊固螺母。 

3、支架必須先油漆後安裝,按規定應二遍防鏽漆,外加二遍面漆。 

4、支架所有孔必須採用鑽孔,不得使用氣割開孔。 

5、膨脹螺栓的深度應充分考慮到批盪層的厚度。 

6、提倡使用共用支架。對大面積使用的一些支架宜先做樣板,以點帶面。 

7、管道支架的水平度、垂直度以±1毫米/米誤差為宜。 

8、支架底板如採用角鋼代替時應採用比主型材大一號角鋼並旋轉90°安裝 。

安裝方法

管道支架的安裝方法有:

1、栽埋式支架安裝;

2、焊接式支架安裝;

3、膨脹螺栓法支架安裝;

4、抱箍法支架安裝;

5、射釘法支架安裝。

施工要求

國標《建築給排水及採暖工程施工質量驗收規範》GB50242-2002中對管道支架有如下要求:

第3.3.7條 管道支、吊、托架的安裝,應符合下列規定:

1、位置正確,埋設應平整牢固;

2、固定支架與管道接觸應緊密,固定應牢固;

3、滑動支架應靈活,滑托與滑槽兩側應留有3至5毫米的間隙,縱向移動量應符合設計要求;

4、無熱伸長管道的吊架、吊桿應垂直安裝;

5、有熱伸長管道的吊架、吊桿應向熱膨脹的反方向偏移;

6、固定在建築結構上的支、吊架不得影響結構的安全

第3.3.8條 鋼管水平安裝的支、吊架間距不應大於下表的規定:

鋼管管道支架的最大間隙
公稱直徑/mm 15 20 25 32 40 50 70 80 100 125 150 200 250
支架的最大間距/m 保溫管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8
不保溫管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11

第3.3.9條 採暖、給水、熱水供應系統的塑膠管及複合管垂直或水平安裝的支架間距應符合下表規定,採用金屬製作的管道支架,應在管道與支架間的加襯非金屬墊或套管:

塑膠管及複合管管道支架的最大間隙
管徑/mm 12 14 16 18 20 25 32 40 50 63 75 90 110
最大間距 立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4
水平管 冷水管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55
熱水管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8

第3.3.10條 銅管垂直或水平安裝的支架間距應符合下表規定:

銅管管道支架的最大支架
公稱直徑/mm 15 20 25 32 40 50 65 80 100 125 150 200
支架的最大間距/m 垂直管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4.0 4.0
熱水管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5

支架間距

1、一般管道固定支架間距的確定原則

①、管道固定支架是用來承受管道因熱脹冷縮時所產生的推力,為此,支架和基礎需堅固,以承受推力的作用。

②、固定支架間距的大小直接影響管網的經濟性,因此,要求固定支架布置合理,使固定支架允許間距加大以減少管架數量。

2、固定支架間距必須滿足的條件

①、管道的熱伸長量不得超過補償器的允許補償量;

②、管段因熱膨脹產生的推力不得超過固定支架所能承受的允許推力值;

③、不宜使管道產生縱向彎曲。

3、熱力管道直管段允許不裝補償器的最大長度 。
