簡介

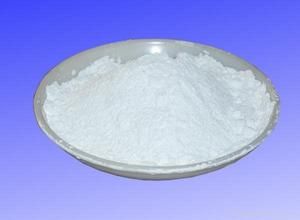

| 物化 性質 | 白色粉末，是硫化鋅和硫酸鋇的混合物。 其潔白度、遮蓋力均比氧化鋅強，折射率和不透明力均超過氧化鋅及氧化鉛，但次於二氧化鈦 |
參數
立德粉以硫化鋅計的總鋅和硫酸鋇的總和%（m/m）：99、99。
總鋅量（以硫化鋅計）%：28、30。
氧化鋅%（m/）：0.6、0.8、1、0.3、0.3、0.5。
105揮發物%(m/m)：0.3、0.3、0.5、0.3、0.3、0.5。
水溶物：0.4、0.5、0.5、0.3、0.4、0.5。
篩余物（63）%(m/m)：0.1、0.1、0.1、0.1、0.1、0.1。
顏色（與標準樣比值）：優於、近似、微差於、優於、近似、微差於水萃取液鹼度。
中性吸油量g/100g：14、10。
消色力（與標準樣比）：105、100、95、105、100、95。
遮蓋力（對比率）：不低於標準樣的5%。
立德粉的產品包裝：塑膠編織袋，25Kg/袋或50Kg/袋。
比色指數：顏料白5、CI 77115。
結構
鋅鋇白由ZnS和BaSO4兩種組分，塗料中這兩種成分的混合併不是一種分離狀態。
BaSO4具有菱形晶體結構。
ZnS具有立方體或六邊形晶體結構。
方程式
由硫酸鋅溶液跟硫化鋇溶液混合製得：ZnSO4(溶液)+BaS(溶液)=ZnS·BaSO4↓。
性能
立德粉鋅鋇白性能
性能指標鋅鋇白
折射率2
密度4.2
吸油性10-12
pH值8-9.5
遮蓋力有限
化學穩定性好，除了pH<3的酸。
穩定性
在紫外光照射下，ZnS褪色成灰色。為避免這一問題，可以在製備鋅鋇白時加入鎳粉和鐵粉，先煅燒鈷和銅。
用途
物理特性
相對密度
在常用的白色顏料中，立德粉的相對密度最小，同等質量的白色顏料中，二氧化鈦的表面積最大，顏料體積最高。
粒度
立德粉粒度分布是一個綜合性的指標，它嚴重影響立德粉顏料性能和產品套用性能，因此，對於遮蓋力和分散性的討論可直接從粒度分布上進行分析。
合成方法
將含硫酸鋇大於95%的天然重晶石與無煙煤以3:1(質量）混合投料，經粉碎至直徑約2cm以下進入還原爐，控制爐溫前段為1000～1200℃，後段為500～600℃，還原爐以每轉80s的速度轉動，反應轉化率為80%～90%，製得的硫化鋇進入浸出器，控制溫度在65℃以上，得到硫化鋇含量為701%，再進入澄清桶，澄清後加入硫酸鋅反應，控制硫酸鋅含量大於28%，pH=8～9,得到密度為1.296～1.357g/cm3的硫酸鋇與硫化鋅的混合物。反應液經板框壓濾，得到濾餅狀立德粉，含水量不大於45%，進入乾燥焙燒爐焙燒以改變立德粉晶型，然後在80℃溫度下用硫酸酸洗。最後經水洗、加固色劑、壓濾、乾燥和磨粉而成。
2.用普通鋅鋇白的製法製得的煅燒產物，經打漿做成漿料，依次用矽酸鈉、硫酸鋁或鋁酸鈉和表面活性劑進行表面處理，再經過濾、水洗、乾燥、粉碎即可。
