概述

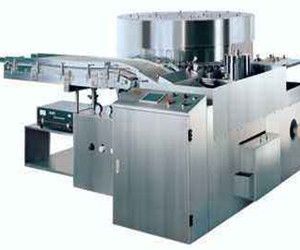

洗瓶機由進瓶網帶部件、超音波清洗部件、絞龍提升部件、水氣沖洗部件、出瓶部件、水氣循環系統組成。
工作原理
進瓶網帶部件
進瓶網帶部件主要由電機、網帶，調節網帶張緊裝置、調節網帶高度裝置等組成。網帶為鏈式網帶，傳輸過程中杜絕了跑偏現象。網帶驅動電機由變頻器無級調速。調節兩牆板後端的螺栓可調整網帶的張緊程度。擰松螺母，轉動調整螺桿可調整網帶的高度。
超音波清洗部件
超音波清洗部件主要由走瓶板、噴淋槽、超音波清洗箱、超音波換能器等組成。玻璃瓶由輸瓶網帶輸送到走瓶板上，噴淋槽對瓶子噴水，瓶子注滿水後逐漸浸入水中才不至於往上浮。瓶子下滑到超音波換能器表面，利用超音波空化作用所產生的機械摩擦力，清除瓶內外粘附較牢固的物質。在彈片和彈片2的相互彈力下瓶子不至於被卡死而順利滑走。噴淋槽由掛架支撐，可翻轉，擰松螺栓，可調整噴淋槽的高度，使之離瓶口距離3mm~5mm。
絞龍提升部件
絞龍提升部件由絞龍、提升凸輪、撥塊和提升輪體等組成。瓶子經過超音波清洗之後下滑到絞龍旁，絞龍的螺紋形狀和螺距按特殊的參數製作，能將瓶子分隔成按規律變化的距離變加速的傳送到撥塊上，提升輪體旋轉帶動撥塊沿提升凸輪圓柱面上的螺旋槽滑動上升，這樣，瓶子被撥塊從水箱底部傳遞到了提升輪體的頂部，與機械手進行交接，進行下一道水氣沖洗工序。
水氣沖洗部件
水氣沖洗部件主要由多個機械手、轉盤、擺動架、6個噴針架、6組噴針和2組外噴構成。
瓶子超音波清洗後由絞龍提升部件中的撥塊托出水箱與機械手交接，機械手夾持瓶子由轉盤帶動旋轉，同時翻轉過來，六組噴針由擺動架帶動往復跟蹤隨機械手轉動的瓶子，跟蹤過程中噴針深入瓶口，對瓶內進行水氣交替噴射清洗，外噴1對瓶外壁噴循環水，外噴2對瓶外壁噴潔淨的壓縮空氣，至此完成整個清洗過程，瓶子再由機械手翻轉過來(瓶子正立)傳送到同步帶的撥塊上。
六組噴針始終各自通過同一清洗介質，不存在交叉使用。第一組、第二組噴針接循環水。第三組噴針接壓縮空氣。第四組噴針接注射用水。第五組、第六組噴針接壓縮空氣。
出瓶部件
出瓶部件主要由圓弧欄柵、出瓶撥輪、跟蹤盤、撥瓶板、長欄柵、短欄柵和滑軌等組成。瓶子由機械手夾持在出瓶撥輪處交接，機械手鬆開夾子，瓶子自由墜入撥輪容器槽口中，瓶子由跟蹤盤托著，一起隨著撥輪沿著圓弧欄柵轉動，避免了瓶子底部的摩擦。最後由撥瓶板將瓶子從撥輪槽口中撥出送至滑軌上，瓶子在長、短欄柵的導向下，由撥輪後面送出的瓶子推到擋瓶板處，擋瓶板與烘乾機網帶相連，瓶子順利進入烘箱隧道。
相關係統
水氣循環系統
水氣循環系統包括壓縮空氣系統、注射用水系統、循環水系統。
壓縮空氣系統
壓縮空氣系統主要由調壓器、氣動隔膜閥、過濾器、手動隔膜閥、壓力變送器、3組噴針和1組外噴等組成，完成對玻璃瓶的內外壁沖洗，提供各氣動隔膜閥的控制氣源。
用戶壓縮空氣由接入口進入，支流出口提供氣動隔膜閥的控制氣源，接至三連件進入氣路板。然後壓縮空氣通過調壓器，再通過過濾器之後分流兩支：一支通過手動隔膜閥、壓力變送器和氣動隔膜閥連線第三、五和六組噴針，清洗玻璃瓶內壁；一支通過手動隔膜閥連線外噴部件，清洗玻璃瓶外壁。手動隔膜閥調節流量和壓力，壓力變送器實時監控噴針支路壓縮空氣的壓力，可在觸控螢幕上設定壓力上、下限，低於或高於設定值時機器報警，氣動隔膜閥控制噴針支路的沖洗時間，沖洗時間由信號凸輪（裝在下傳動軸上，電器箱後面）控制。閥門排氣用，閥門取樣和最低點排水用。
注射用水系統
注射用水系統主要由過濾器、氣動隔膜閥、手動隔膜閥、壓力變送器等組成，完成玻璃瓶內壁的清洗。
用戶注射用水由接入口進入，通過過濾器分流兩支：一支通過手動隔膜閥、壓力變送器和氣動隔膜閥連線第四組噴針，手動隔膜閥調節流量和壓力，壓力變送器實時監控噴針支路注射用水的壓力，可在觸控螢幕上設定壓力上、下限，低於或高於設定值時機器報警，氣動隔膜閥控制噴針支路的沖洗時間，沖洗時間由信號凸輪（裝在下傳動軸上，電器箱後面）控制；一支通過手動隔膜閥流入超音波清洗水箱，開機前打開手動隔膜閥灌滿超音波清洗水箱，然後通過溢水管再灌滿儲水箱。閥門排氣用，閥門取樣和最低點排水用。
循環水系統
循環水系統主要由環形水槽、儲水箱、循環水泵、過濾器、手動隔膜閥、壓力變送器、噴淋槽和超音波清洗箱等組成。機器自身的循環水供給第一、二組噴針清洗玻璃瓶內壁，供給外噴部件清洗玻璃瓶外壁，在玻璃瓶浸入水中超音波清洗前，供給噴淋槽對玻璃瓶內注滿水。
第一組、第二組和第四組噴針噴完後的水匯集於環形水槽，然後自由流入儲水箱，同樣超音波水箱多餘的水也由溢流管流入儲水箱。儲水箱裝有兩組電加熱器可以加熱保持循環水的溫度，溫度由熱電偶實時監控，可以設定溫度的上下限來控制加熱器的啟動。儲水箱內的液面高度由液位感測器實時監控，如果液面過低會報警停機。過多的循環水則通過溢流管再經過排水管排出。儲水箱內的水經過過濾網由循環水泵輸出，再經過兩個三芯過濾器分流成三支：一支通過手動隔膜閥（調節流量或壓力）接入噴淋槽對玻璃瓶灌水；一支通過手動隔膜閥（調節流量或壓力）接入外噴部件清洗玻璃瓶外壁；另一支通過手動隔膜閥（調節流量或壓力）和壓力變送器（實時監控壓力）接入第一、二組噴針清洗玻璃瓶內壁。壓力變送器實時監控噴針支路循環水的壓力，可在觸控螢幕上設定壓力上、下限，低於或高於設定值時機器報警。閥門取樣用，閥門排氣用。
