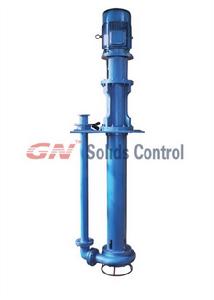

立式液下渣漿泵一：泵的結構說明
立式液下渣漿泵為單級、單吸懸臂式結構，用軸承體、固定盤、連線管連線泵的水力部件，液體由出水管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是液下部位的泵軸有足夠的剛度，葉輪、泵體之間不設軸承，不採用軸封，可以輸送含有較大濃度固體顆粒的介質。泵插入液下的長度在800mm～1900mm之間，如果需要，可以配帶吸入管。傳動由立式電動機安裝在電機座上，用聯軸器與泵相連。從電動機方向看，泵為順時針方向旋轉。
注意：當所抽吸料漿低與泵體時，應及時停泵。否則泵軸會產生擺動，長時間運行會損壞軸承。
二：泵的裝配順序
1、將雙列軸承裝在泵軸上，依次裝入軸承隔套及上端軸承內圈。
2、將含有軸承的泵軸裝入軸承體內，裝上軸承密封壓蓋、擋水圈。
3、依次將上端軸承、軸承壓蓋、軸承壓套、鎖緊圓螺母裝好。
4、調整軸承間隙：將軸調到軸承體下端方向，調不動為止。固定一圓螺母，另一圓螺母不固定，用撬棒、百分表調出軸向間隙，一般間隙為0.015～0.025mm。然後，背緊螺母，裝好泵聯。
5、裝好聯接管、固定盤、後蓋、葉輪、泵體、彎管與出水管並固定。註：葉輪與泵殼前端間隙為2～2.5mm。
6、裝上電機座與含有電聯的電機；即完成整泵的裝配過程。
7、泵的拆卸按上述相反步驟進行。
三：泵的適用範圍
立式液下渣漿泵主要用於環保、新型建材、洗煤、市政工程、火力發電、煤氣焦化廠、煉油廠、煉鋼廠、採礦、造紙業、水泥廠、食品廠、加汽混凝土、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥，以及含有煤塊、灰渣的液體。也可作為化工、醫藥等行業抽吸含有泥砂渣物的流體和有腐蝕性液體。
