產品說明:
工程結構圖:
技術參數:
1、電氣參數:1)CQC、VDE、UL、CUL AC250V 50~60Hz 5A / 10A / 15A(阻性負載)
2)UL AC125V 50Hz 15A(阻性負載)
2、動作溫度範圍:-10~260℃,溫度精度:±2 ±3 ±5 ±10℃
3、回復與動作溫度差:8~100℃(任選)
4、接線方式:插端子250#(彎0~90°可選);插端子187#(彎0~90°可選,厚度0.5、0.8mm可選)
5、使用壽命:≥ 150,000次
6、電氣強度:AC 50Hz 1800V歷時1min,無閃爍,無擊穿
7、接觸電阻:≤50mΩ
8、絕緣電阻:≤100MΩ
9、接點形式:常閉型:溫度上升,觸點斷開,溫度下降,觸點接通;
常開型:溫度上升,觸點接通,溫度下降,觸點斷開
10、外殼防護等級:IP00
11、接地方式:通過溫控器金屬外殼與器件接地金屬零件相連。
12、安裝方式:KI-31系列安裝普通活動環,安裝小圓活動環,安裝平板活動環,帶安裝孔普通大鋁蓋,帶安 裝孔加長鋁蓋。

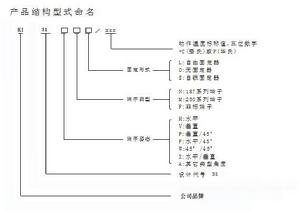

產品結構形式命名:
溫度規格命名:
結構及套用:
KSD301系列產品是一種用雙金屬片作為感溫組件的溫控器,電器正常工作時,雙金屬片處於自由狀態,觸點處於閉合/斷開狀態,當溫度達到動作溫度時,雙金屬片受熱產生內應力而迅速動作,打開/閉合觸點,切斷/接通電路,從而起到控溫作用。當電器冷卻到復位溫度時,觸點自動閉合/打開,恢復正常工作狀態。
特點:
具有性能穩定、精度高、體積小、量輕、可靠性高、壽命長、對無線電乾憂小等特點。
注意事項:
1、採用接觸感溫式安裝時,應使金屬蓋面貼緊被控器具的安裝面,為確保感溫效果,應在感溫表面塗上導熱矽脂或其它性能類似的導熱介質。
2、安裝時不可把蓋面頂部壓塌、鬆動或變形,以免影響性能。
3、不能讓液體滲入控溫器內部,不得使外殼出現裂紋,不得隨意改變外接端子的形狀。
4、產品在不大於5A電流的電路中使用,應選擇銅芯截面為0. 5-1㎜2導線連線;不大於10A電流的電路中使用,應選擇銅芯截面為0.75-1.5㎜2導線連線。
5、產品應在相對濕度小於90%,環境溫度40℃以下通風、潔淨、乾燥、無腐蝕性氣體的倉庫中存放。
通過認證
