KSD301 溫控器
KSD301 系列為突跳式溫控器 塑膠為主體,自動復位形式。適用範圍:
可供家用電器溫度控制,如:電熱開水瓶、電子消毒碗櫃、飲水機、電子乾衣機、微波爐、電暖器;或供電機、整流設備、日用電器及各種電熱器具等作溫度控制及過熱保護元件使用。
KSD301系列產品是一種用雙金屬片作為感溫元件的溫控器,電器正常工作時,雙金屬片處於自由狀態,觸點處於閉合/斷開狀態,當溫度達到動作溫度時,雙金屬片受熱產生內應力而迅速動作,打開/閉合觸點,切斷/接通電路,從而起到控溫作用。當電器冷卻到重定溫度時,觸點自動閉合/打開,恢復正常工作狀態。廣泛用於家用飲水機及電熱開水瓶、消毒櫃、微波爐、電熱咖啡壺、電鍋、空調、過膠機等電熱器具。
特點:
具有性能穩定、精度高、體積小、量輕、可靠性高、壽命長、對無線電乾憂小等特點。
結構及套用:
KSD301系列產品是一種用雙金屬片作為感溫組件的溫控器,電器正常工作時,雙金屬片處於自由狀態,觸點處於閉合/斷開狀態,當溫度達到動作溫度時,雙金屬片受熱產生內應力而迅速動作,打開/閉合觸點,切斷/接通電路,從而起到控溫作用。當電器冷卻到復位溫度時,觸點自動閉合/打開,恢復正常工作狀態。
廣泛套用於:飲水機、熱水器、三明治烤麵包機、洗碗機、乾燥機、消毒櫃、微波爐、電熱咖啡壺、電煮鍋、冰櫃、空調、過膠機、辦公設備、汽車座位加熱器等電熱器具。
注意事項:
1、採用接觸感溫式安裝時,應使金屬蓋面貼緊被控器具的安裝面,為確保感溫效果,應在感溫表面塗上導熱矽脂或其他性能類似的導熱介質。
2、安裝時不可把蓋面頂部壓塌、鬆動或變形,以免影響性能。
3、不能讓液體滲入控溫器內部,不得使外殼出現裂紋,不得隨意改變外接端子的形狀。
4、產品在不大於5A電流的電路中使用,應選擇銅芯截面為0. 5-1㎜2導線連線;不大於10A電流的電路中使用,應選擇銅芯截面為0.75-1.5㎜2導線連線。
5、產品應在相對濕度小於90%,環境溫度40℃以下通風、潔淨、乾燥、無腐蝕性氣體的倉庫中存放。
KSD301的分類,可以按照溫度來分,也可以按照材質來分類,也可以按照安裝方式來分。
按動作性質來分:可以分為常開動作,和常閉動作。
按照溫度來分,可以分為:0度5度10度15度20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度185度190度195度200度205度210度215度220度225度230度235度240度245度250度255度260度265度270度285度275度280度290度295度300度

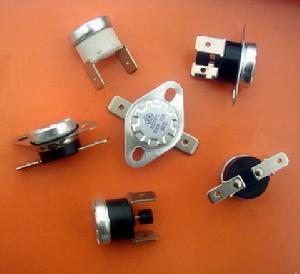

按照材質來分,可以分為:電木體和陶瓷體
