空中偵察與地形顯示雷達

簡介

空中偵察與地形顯示雷達

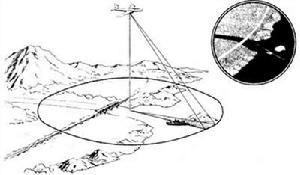

空中偵察與地形顯示雷達，用於提供地（海）面固定目標和移動目標的位置和地形資料。它通常是一種側視雷達，具有很高的分辨力。其天線安裝在機身兩側，波束指向載機左右下方並垂直於航線，隨載機飛行向前掃瞄。側視雷達分為真實口徑側視雷達和合成孔徑側視雷達兩類。真實口徑側視雷達的天線沿機身縱向長達8～10米,在飛機機身兩側形成很窄的波束，分辨力較全景雷達高10倍左右。

作用

合成孔徑側視雷達的天線實際尺寸並不大，但它利用載機的前進運動，通過對相干信號的存儲和處理，可獲得有效長度為幾公里的天線孔徑，從而極大地提高了雷達的分辨力（可達幾米）。由這種雷達獲得的地形圖，其清晰度與航空照相的效果相接近。側視雷達能晝夜進 行空中偵察和地形顯示，可在不飛越對方陣地的情況下偵察到對方縱深一二百公里內的目標。
