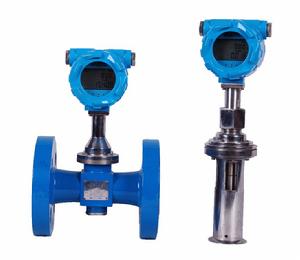

LUSH(C)磁電式旋渦流量計
磁電流量計,全稱為磁電式智慧型流量計。其優點在於結合旋渦流量計和電磁流量計的優點,是一種最經濟實惠的智慧型流量儀表。採用先進的單片機技術和微功耗新技術,具有結構簡單、無可動部件、壓力損失小,測量準確度高,量程比寬,無零點漂移,便於安裝維護等優點,能測量導電液體包括酸、鹼、鹽等強腐蝕性液體和紙漿、泥漿、廢污水及固液兩相懸浮液的體積流量。該產品廣泛套用於石油、化工、冶金、紡織、食品、製藥、造紙等行業及環保、市政管理、水利建設等領域。

一、磁電流量計工作原理

磁電流量計是根據法拉力第電磁感應與電磁感應原理研製的。在表殼內放置一個與被測介質流向垂直的梯形柱體感應發生體,其下游的磁鋼產生強磁場,磁力線穿過管道,當介質流經感應發生體時,在其下游兩側交替地分離釋放出兩列規則的交錯排列出進行處理,切割磁力線感應出頻率相同的電動勢,用電極度檢出電信號在一定速度範圍既可實現流體的分離頻率正比於流量。
在感應發生體下游的電極度輸入高頻振盪信號,該信號受感應頻率調製,經調製後高頻信號進入檢測器單片機進行運算與處理,準確檢出流量信號,輸入顯示儀單片機進行流量運算和功能處理。

二、主要功能

1、採用單鈍體或雙鈍體的新技術(克服了小流量信噪比低和抗干擾性能差等問題);
2、無機械可動部件、可靠性高,結構簡單牢固、穩定性好;
3、抗震性能強(比應力式等的渦街流量計),可用於管道有震動的場合;
4、壓力損失小(約為孔板流量計的1/4~1/2)、量程比寬(可達40∶1);
5、採用高性能放大電路,抗干擾能力強,使整機工作更可靠、性能更穩定;
6、套用先進的微功耗新技術,整機功耗≤80μA;
7、 採用E2PROM數據存儲技術,可防止換電池或突然掉電時數據丟失;
8、具有就地顯示瞬時流量、總量、日流量和××××年××月××日;
9、可帶脈衝輸出或4—20mA模擬信號輸出或RS-485通訊;
10、無線數據傳輸距離:≤300m(無阻擋);
11、可選太陽能電池型

三、磁電流量計選型

由於流量計輸出頻率是與使用狀態下流過儀表的體積流量成正比,所以應明確實際的工作條件,包括流體名稱、成分、密度、粘度、工作壓力、溫度範圍以及流量範圍。
1、流量計型式的選擇
1.1 小於DN300的請選用管道式;
1.2 大於DN300的請選用本公司生產的插入式流量計或選用管道式。
2、流量計口徑的選擇原則
2.1使介質流速處於經濟流速(1-3m/s)範圍內;
2.2流量計上限流量應能滿足工藝要求的最大流量;
2.3為了調整介質流速,在流量計兩端可能需要裝設異徑管。漸縮管用於提升局部流速,漸擴管的作用相反,不常使用。
3、電極材料的選擇
應根據被測介質的腐蝕性,由用戶選擇訂貨,對腐蝕性介質,可查閱有關防腐蝕手冊選擇電極材料,無特殊要求時,本公司提供316L電極。
4、選型時要考慮的問題
1)被測液體必須能導電,不能用來測量氣體、油品和有機溶劑等非導電介質的流量。
2)被測介質中不應含有大量氣泡,否則會影響測量準確度。
3)被測流體應在流量計滿量程的20--80%之間,以獲得較高的測量精度。
4)應根據被測介質的腐蝕性和溫度,選擇適當的電極材料。
5)根據流量計的安裝方式選用不同方位的顯示器,以便於觀察。
