磁耦的定義

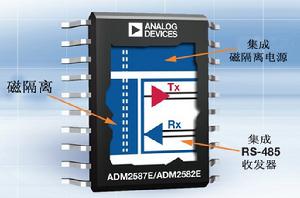

磁耦晶片磁耦
磁耦是基於ADI公司iCoupler®磁隔離專利技術的隔離器件，也稱為磁隔離器。磁耦的工作原理
磁耦基於磁隔離技術，使用傳送到給定變壓器初級端的1 ns脈衝對輸入邏輯跳變進行編碼。這些脈衝從變壓器初級線圈耦合到次級線圈，並且由次級端電路檢測。然後，該電路在輸出端重新恢復成輸入數位訊號。此外，輸入端還包含一個刷新電路，保證即使在沒有輸入跳變的情況下輸出狀態也與輸入狀態保持匹配。在加電情況下以及低速率波形輸入或長時間恆定直流輸入情況下，這一性能很重要。
磁耦傳輸原理由於磁耦的目的是將輸入和輸出信號隔離開來，所以變壓器初級端電路與變壓器次級端電路必須在隔離的晶片上。變壓器本身可以放置在任意晶片上，也可以放在第三個晶片上。
磁耦的一個顯著特點是能夠將傳送和接收通道集成在同一個封裝中。由於iCoupler磁隔離變壓器本身是雙向的，所以只要將合適的電路放置在變壓器的任意一邊，信號就可以按照任意方向通過。按照這種工作方式，我們可採用多種收發通道配置來提供多通道隔離器。
磁耦的另一個新特點是：用於隔離數據信號的變壓器線圈還可用作為隔離DC/DC轉換器的變壓器。這樣就允許將數據隔離和電源隔離兩種功能都集成在一個封裝內，正如採用isoPower®技術的ADuM540x系列iCoupler磁耦隔離器。
磁耦的優點
與傳統光耦相比，基於磁隔離技術的磁耦具有諸多優勢：可靠性
磁耦消除了與光耦合器相關的不確定的電流傳送比率、非線性傳送特性以及隨時間漂移和隨溫度漂移問題；磁耦均帶有25KV/us的瞬態共模抑制能力，且能夠在電壓差峰值560V的環境下正常工作。磁耦器件可提供5000Vrms/min及6000V/10sec的電壓隔離保護，多種型號的磁耦帶有±15KV的ESD保護。長壽命
採用晶片級變壓器技術傳輸信號，消除光耦傳輸時的器件損耗。器件內部基本不存在損耗，正常工作條件下至少達到50年工作壽命。高性能
磁耦能夠在低功耗的條件下實現150Mbps的高速數據隔離，光耦鮮有如此高的傳輸速率，實現同樣高的傳輸速度，磁耦比光耦有著更高的性價比。磁耦晶片內部含有施密特電路，能夠對輸入輸出的電路濾波整形，因此可直接與各種高速控制晶片直接連線，如：DSP、ARM、PLC等。低功耗
磁耦基於晶片級變壓器傳輸原理，信號傳輸時幾乎不存在能量損耗，因此能以極低的功耗實現高度的數據隔離。相同速率下，其功耗僅為光耦的1/10~1/6。小封裝
磁隔離技術是通過採用晶圓級工藝直接在片上製作直徑約500um的變壓器來實現的。利用此平面變壓器的獨特特徵以及一些創新的電路設計，磁隔離產品可以在不影響性能的前提下，在一個封裝內集成許多不同的特性與功能。磁耦採用的標準封裝：SOIC-8、SOIC_W-16及SOIC_W-20等。易用性
磁耦的小體積及多種通道配置，是電路設計更加簡潔，套用更加靈活。集成的多種接口收發器使得接口隔離電路集成度更高，線路連線大大減少。磁耦的分類
磁耦產品種類繁多，一般情況下按功能進行區分：通用型多通道數字磁隔離器
靈活的通道配置，用來替代之前的光耦產品；
典型型號：ADUM1201、ADUM1411
隔離型RS-485收發器
高集成度及穩定性，改變傳統的分立隔離方案；
典型型號：ADM2483、ADM2587E
隔離型RS-232收發器
完全的數據隔離，以單晶片實現RS-232接口隔離；
典型型號：ADM3251E
集成DC/DC的數字磁隔離器
集成電源隔離，使隔離電路設計更簡化；
典型型號：ADUM5401、ADUM5402
雙向信號磁隔離器
實現單路通道雙向隔離，適用於1-wire、2-wire匯流排；
典型型號：ADUM1250
門級驅動型磁隔離器
提供高邊及低邊控制信號隔離，直接驅動MOS管；
典型型號：ADUM5230
USB匯流排磁隔離器
業界首款USB匯流排信號隔離器；
典型型號：ADUM4160
隔離型A/D轉換器
16位Σ-Δ型ADC與磁隔離技術的結合。
典型型號：AD7400、AD7401
磁耦能實現從DC直流信號到150Mbps高速信號的隔離傳輸，高達5000Vrms/min的隔離電壓及25KV/us共模抑制和±15KV的ESD保護。
