介紹
概述
MY-UHZ磁性浮子液位計系列磁性浮子液位計與液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示。因此它被廣泛地套用於電力、石油、化工、冶金、環保、船舶、建築、食品等行業生產過程中的液位測量與控制。
結構原理
液位計根據浮力原理和磁性耦合作用研製而成。當被測容器 中的液位升降時，液位計本

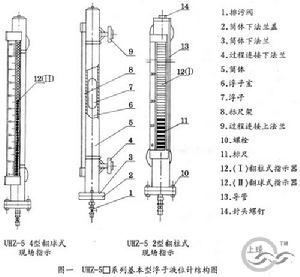

磁性浮子液位計體管中的磁性浮子也隨之升降，浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
特點
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配 遠傳變送器、報警開關、檢測功能齊全。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
●測量範圍大，不受貯槽高度的限制。
●結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
種類
磁性浮子液位計它是利用磁耦合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點. 有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁後的磁翻板液位計可稱為遠傳型磁翻板液位計. 製作磁翻板液位計的工藝雖然很簡單,但磁翻板液位計作為計量儀表,特別是遠傳型磁翻板液位計，如果未經質監局審核,沒有生產許可證,產品質量是難以得到保證的.因此,採購磁翻板液位計要選擇有生產許可證且信譽好的廠家,價格可能略高一點,但產品質量有保證,售後服務有保證。 磁性液位計的使用 玻璃板液位計可直接用來觀察各種容器內介質的液位高度。它適用於石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連線構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，並保證操作人員安全。翻柱側裝式磁性液位計
磁性浮子式液面計安裝於桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由於具有磁性藕合隔離器密閉結構。尤其適用於易燃、易爆和腐蝕有毒液位檢測。從而使原複雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標誌醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。 選擇磁性液位計應該考慮的因素 選擇液位計時應考慮以下因素：(1)測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等；(2)測量和控制要求，如測量範圍、測量(或控制)精確度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性。 給水工程中常用的液位計及選型要點如下： a. 浮球式液位計 在液體中放入一個空心的浮球，當液位變化時，浮球將產生與液位變化相同的位移。可用機械或電的方法來測得浮球的位移，其精確度為±(1~2)%，這種液位計不適用於高粘度的液體，其輸出端有開關控制和連續輸出。 在淨水廠的設計中，多將此種液位計用於集水井的液位測量以控制排水泵的自動開停。 b.靜壓(或差壓)式液位計 由於液柱的靜壓與液位成正比，因此利用壓力表測量基準面上液柱的靜壓就可測得液位。根據被測介質的密度及液體測量範圍計算出壓力或壓差範圍，再選用量程、精確度等性能合適的壓力表或差壓表。這種液位計的精確度為±(0.5~2)%。 c. 電容式液位計 在容器內插入電極，當液位變化時，電極內部介質改變，電極間(或電極與容器壁之間)的電容也隨之變化，該電容量的變化再轉換成標準化的直流電信號。其精確度為±(0.5~1.5)%。 電容式液位計具有以下優點：感測器無機械可動部分，結構簡單、可靠；精確度高；檢測端消耗電能小，動態回響快；維護方便，壽命長。缺點是被測液體的介電常數不穩定會引起誤差。電容式液位計一般用於調節池、清水池等的液位測量。 當測量範圍不超過2m時，採用棒狀、板狀、同軸電極；當超過2m時，採用纜式電極。當被測介質為水時，採用帶絕緣層(可用聚乙烯)的電極。 d. 超聲液位計 超聲液位計的感測器由一對發射、接收換能器組成。發射換能器面對液面發射超音波脈衝，超音波脈衝從液面上反射回來，被接收換能器接收。根據發射至接收的時間可確定感測器與液面之間的距離，即可換算成液位。其精確度為±0.5%。 這種液位計無機械可動部分，可靠性高，安裝簡單、方便，屬於非接觸測量，且不受液體的粘度、密度等影響，因此多用於藥池、藥罐、排泥水池等的液位測量。但此種方法有一定的盲區，且價格較貴。 另外樓主講到磁翻板液位計，要考慮磁性材料的退磁問題，退磁導致液位計不能正常工作，測量結果也不能為操作人員信任。磁翻板液位計推薦選用的場合：高處不輕易接近讀取液位的場所，例如塔等。但不能只設定磁翻板液位計，要同時設定玻璃板液位計，磁翻板液位計只能做參考用。另外較重要的液位（與工藝安全、設備安全相關）例如，汽包液位，不推薦用磁翻板液位計。 磁翻板液位計還要考慮介質的腐蝕性和使用壽命，因為磁翻板是工藝介質里裝有磁性浮筒，浮筒耐腐蝕性和厚度也要考慮！
技術指標
基本參數
安裝圖●測量範圍：500~8000mm
●精確度：±5mm ±10mm（高溫型）
●工作壓力：≤2.5MPa（普通型） ≤10.0MPa（高壓型） ≤32.0MPa（超高壓型） ≤2.5MPa（防腐型）
●介質密度：0.45~2g/cm
●介質密度差：≥0.15g/cm（測量界位）
●介質溫度：-80℃~+450℃
●介質粘度：≤0.4Pa.s，對於粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。
●環境振動：頻率≤25HZ，振幅≤0.5mm
●接口法蘭：採用化工部1997年最新頒發的HG20592~20635-97法蘭標準。
選型標記
| 結構特點 | 接液材質 | 溫度（℃） | 壓力（MPa） | 密度（g/cm） | 外型 |
| 普 通 型 | 304 | 120 | 2.5 | ≥0.85 | 圖1 |
| 中高壓型 | 304 | 120 | 4.0~32 | ≥0.85 | 圖2 |
| 高 溫 型 | 304 | 450 | 2.5 | ≥0.85 | 圖2 |
| 耐 腐 型 | RPP | 100 | 1.6 | ≥0.95 | 圖3 |
| 強耐腐型 | 304襯PTFE | 120 | 2.5 | ≥0.95 | 圖4 |
| 夾套保溫型 | 304 | 120 | 2.5 | ≥0.85 | 圖5 |
| 低溫防霜型 | 304 | -80 | 2.5 | ≥0.85 | 圖1 |
| 輕比重型 | 304 | 120 | 2.5 | ≥0.45 | 圖1 |
型號、規格
| MYFQ-CX | Y | 液位 | 測量型式 | |||||||
| J | 界面 | |||||||||
| O | 無 | 遠傳裝置 | ||||||||
| LB | 4-20mA | |||||||||
| O | 普通型 | 防爆形式 | ||||||||
| G | 隔爆型 | |||||||||
| Z | 本安型 | |||||||||
| O | 無 | 液位控制（報警）開關 | ||||||||
| S | 上報警 | |||||||||
| X | 下報警 | |||||||||
| K | 上、下報警 | |||||||||
| GS | 數顯儀表 | |||||||||
| A | 1Cr18Ni9Ti（321） | 接液材質 | ||||||||
| B | OCr18Ni9（304） | |||||||||
| C | 316L | |||||||||
| D | RPP | |||||||||
| E | PVC | |||||||||
| F | 304內襯PTFE | |||||||||
| mm | 中心距 | |||||||||
| 1.6-16MPa | 工作壓力 | |||||||||
| g/cm | 介質密度 | |||||||||
| /W | 帶蒸汽夾套 | 結構特點 | ||||||||
| /T1 | -80~+10℃ | |||||||||
| /T2 | -10~+120℃ | |||||||||
| /T3 | -10~+250℃ | |||||||||
| /T4 | -10~+350℃ | |||||||||
