磁碟引導區結構

磁碟引導區記錄著磁碟的一些最基本的信息，磁碟的第一個扇區被保留為主引導扇區，它位於整個硬碟的0磁軌0柱面1扇區，包括硬碟主引導記錄MBR(Main Boot Record)和分區表DPT(Disk Partition Table)以及磁碟的有效標誌。其中主引導記錄的作用就是檢查分區表是否正確以及確定哪個分區為引導分區，並在程式結束時把該分區的啟動程式(也就是作業系統引導扇區)調入記憶體加以執行。

磁碟

磁碟是一種磁介質的外部存儲設備，在其碟片的每一面上，以轉動軸為軸心、以一定的磁密度為間隔的若干同心圓被劃分成磁軌(Track)，每個磁軌又被劃分為若干個扇區(Sector)，數據就按扇區存放在硬碟上。

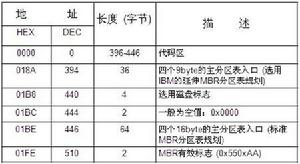

在總共512位元組的主引導扇區里MBR占446個位元組(偏移0—偏移1BDH)，DPT占64個位元組(偏移1BEH —偏移 1FDH)，最後兩個位元組“55AA”(偏移1FEH—偏移1FFH)是硬碟有效標誌。以下表格註明了標準的主引導扇區的結構：

分區表

磁碟引導區結構

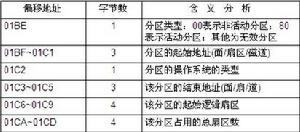

分區表DPT(Disk Partition Table)，總共64個位元組，每個分區占16個位元組，所以可以表示四個分區，所以說一個磁碟的主分區和擴展分區之和總共只能有四個的原因。以下表格表明了分區的具體含義：

磁碟引導區結構

主引導區記錄被破壞後，當啟動系統時，往往會出現“Non-System disk or disk error,replace disk and press a key to reboot”(非系統盤或盤出錯)、“Error Loading Operating System”(裝入 DOS引導記錄錯誤)或“No ROM Basic,System Halted”(不能進入ROM Basic，系統停止回響)等提示信息。在較為嚴重的情況下，則不會出現任何信息。
