碳纖維傳動軸簡介

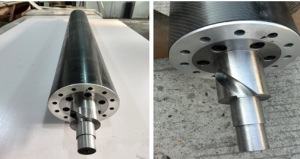

![碳纖維傳動軸](/img/3/8b5/n5GcuM3X1MTM2YTM3YTO0gzMyUTM4gDM3gDN0QTNwAzMxAzL2kzLwIzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
碳纖維傳動軸在工作的時候不停轉動,和其它部件摩擦,所以耐摩擦能力一定要好才能使用長久。
碳纖維材料具有重量輕、強度高、可設計性強、減震抗摔、耐高溫、耐摩擦等優異的性能,和傳統的金屬材料相比,噪音低、震動幅度低、質輕、不會生鏽、不怕腐蝕、易維修、節約能源。耐摩擦能力不輸於金屬,完全可代替使用。重量上面,現在的機械都在向輕量化發展,碳纖維的密度只有1.8g/cm^3,是鋼材的四分之一,十分輕便,運作時可節省能源,替換也很方便。金屬和空氣中的水分接觸容易氧化生鏽,需定期維護,碳纖維就沒這個顧慮了
用碳纖維材料代替傳統鋼質的傳動軸,用來將動力源傳遞給執行機構的。中小型機械中的傳動軸用普通的鋼材製造就可以了,大型機械對材料的要求就高了,抗彎能力、強度、鏇轉精度都必須達到一定要求,金屬的強度雖高,但密度大,傳動軸在加工、安裝以及調試的時候都會變得非常困難。如果使用碳纖維材料代替,將會取得非常好的效果,比如:重量輕、強度高、可設計性強、減震抗摔、耐高溫、耐摩擦等優異的性能,和傳統的金屬材料相比,噪音低、震動幅度低、質輕、不會生鏽、不怕腐蝕、易維修、節約能源
碳纖維傳動軸特點

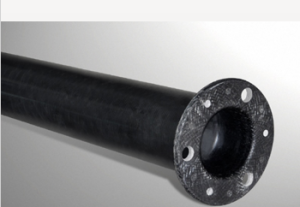

![碳纖維傳動軸示意圖](/img/8/e79/n5GcuM3XzAzMwUzM4YTO0gzMyUTM4gDM3gDN0QTNwAzMxAzL2kzL1UzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
1)明顯地減輕了傳動軸的重量。和堅硬的鋼質軸相比較,碳纖維傳動軸的重量明顯地減輕了約70%,這其中包括複合管端部必要的金屬部件,其實僅碳纖維管本身的重量的確很輕。一般可以規納為:軸越長,減重的量越大,複合軸減重的效果越明顯。
2)臨界速度高。由於轉速是設定的,故使用碳纖維傳動軸的優點體現在長的推進軸繫上。換言之,軸承之間的距離會較長。因此,長軸繫上通常不需要布置軸承,至少減少了軸承的數量,這樣就降低了成本,減輕了軸系,減少了部件,而且還節省了軸承支撐件的成本以及減輕了重量。
3)長壽命、低噪聲、無腐蝕、無磨擦、免維修、不導電、無磁性。
![碳纖維傳動軸圖](/img/4/35d/nBnauM3XyYDOxQzN2ITM1MjNyUTM4gDM3gDN0QTNwAzMxAzLyEzL3AzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
設計特點

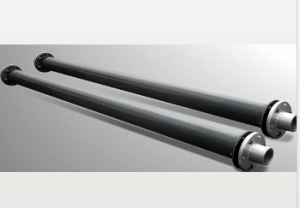

![碳纖維傳動軸-示意圖](/img/4/1d9/n5GcuM3X3gDN3YjN5YTO0gzMyUTM4gDM3gDN0QTNwAzMxAzL2kzLxAzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
所有碳纖維傳動軸都設計得輕巧,重量最小,尺寸最佳。為此,專門開發一套電腦程式,以便設計出效率最高的長纖維層裝置(filamentlayeringsystems),使推進軸具有良好的技術特性。我公司的碳纖維傳動軸的獨特之處在於採用主動鎖緊系統,就是採用錐形鈦金屬銷銷住鋼質或鋁質金屬法蘭,這種技術提供了經濟、可靠的解決功率傳輸的辦法,並受專利保護。這種主動鎖緊系統使軸系在額定扭矩下安全係數提高到6倍,疲勞強度的安全係數提高到3倍。
實船使用情況

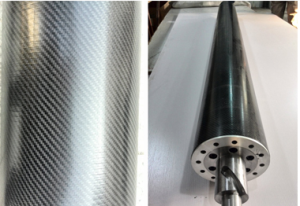

![碳纖維傳動軸圖](/img/a/e0d/n5GcuM3XzQTO0AzNwcTO0gzMyUTM4gDM3gDN0QTNwAzMxAzL3kzLwYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
自2003年以來,已經交付了近100根碳纖維傳動軸用於冷卻塔傳動系統,絕大多數都用在國LF型系列上,但有些也用於汽車、風力、環保、紡織和泵站上。
長度:每段的長度可達8米,用戶要求的任何長度都可以按段組合;
扭矩:可承載的扭矩為200千牛頓米,如果用戶要求更大的扭矩,也可以滿足要求;
轉速:軸的轉速可達300轉/分。
最後忠告用戶,在船舶設計的早期階段,如果CENTA公司能夠儘早介入的話,可根據現有經驗提供最佳的推進系統方案。因為使用碳纖維傳動軸不只是一般意義上的推進軸材料的替換,所以在風機設計階段需要統盤考慮碳纖維軸的設計。
![碳纖維傳動軸圖](/img/5/22e/nBnauM3X4UDN0ETMzITM1MjNyUTM4gDM3gDN0QTNwAzMxAzLyEzL4UzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
對於一個完全裝配好的傳動軸,標準重量和慣量是在最小DBSE和最大孔徑時的數值,為了得到總重量和總慣量,用所需的DBSE減去最小的DBSE值,乘於重量或慣量的單位長度變化值,再加上最小的DBSE時的數值,數值會隨著你的實際軸孔和鍵的尺寸發生輕微的變化。
