名稱
中文名稱：硫化鎳
漢語拼音：liúhuàniè
英文名稱：Nickel(II) sulfide
基本介紹
化學式：NiS
式量：90.77
CAS號：16812-54-7
MDL號：MFCD00016266
EINECS號：240-841-2
計算化學數據
1、 疏水參數計算參考值（XlogP）:
2、 氫鍵供體數量：0
3、 氫鍵受體數量：0
4、 可鏇轉化學鍵數量: 0
5、 互變異構體數量：
6、 拓撲分子極性表面積（T6PSA）:0
7、 重原子數量：2
8、 表面電荷：0
9、 複雜度：2
10、 同位素原子數量：0
11、 確定原子立構中心數量：0
12、 不確定原子立構中心數量：0
13、 確定化學鍵立構中心數量：0
14、 不確定化學鍵立構中心數量：0
15、 共價鍵單元數量：1
生態學資料
對水體是危害的，即使小量產品不能接觸地下水、水道或污水系統，未經政府許可勿將材料排入周圍環境。
性質與穩定性
常溫常壓下穩定
避免的物料：氧化物、酸。
相對密度5.3～5.65(α);5.0～5.6(β);5.34(γ,30℃)。熔點797℃(α);810℃(β);γ-NiS在396℃時轉變為βNiS。α-NiS溶於鹽酸,在空氣中轉變成Ni(OH)S。β-NiS在2mol/L HCl中煮沸,迅速溶解。它們均溶於硝酸和王水。
儲存方法
常溫密閉避光，通風乾燥。
合成方法
合成方法整個製備過程不能接觸空氣。各容器內放置的液體或固體分別是：a—0.2mol/L NiCl2和0.8mol/L NH4Cl；
b—浸沒在水中的塊狀FeS；c—洗滌用水；d—NH4Cl的飽和溶液(含過量固體)；
e—濃氫氧化鉀溶液；f—洗滌用水；g—玻璃砂芯濾器；h—汞。
用不含O2和CO2的N2氣驅盡儀器中的空氣，同時煮沸各儀器中的液體，然後在N2氣流中冷卻。在b中產生不含CO2的H2S氣體，使a瓶內產生硫化物沉澱。（控制反應,勿使硫化物完全沉澱，否則，後面洗滌時沉澱不易沉降。）將f中的洗滌水用N2壓入a瓶,充分搖動沉澱，待沉澱沉降後,通過抽真空,經g吸出洗滌液。如此反覆洗滌15～20次。
β-NiS:Ni+S=NiS
將化學計量的Ni和S混合物在密封的真空石英管內加熱至900℃，反應6h即得。
γ-NiS:NiSO+HS=NiS+HSO
所用的儀器裝置和製備α-NiS的相同。所不同的是在a瓶中放置用稀硫酸略微酸化的0.5mol/L NiSO4。反應前必須嚴格排出空氣。沉澱的處理方法同α-NiS。
注意事項

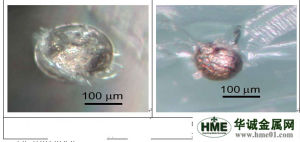

玻璃在製作過程中有時會在其內部殘留一種叫硫化鎳的特殊雜質。之所以說它特殊，是因為它不會像一般物質一樣熱脹冷縮，恰恰相反，它會熱縮冷脹。
由於鋼化玻璃是由普通玻璃高溫驟冷處理之後製成的，在這一過程中，硫化鎳的體積先是受熱縮小，後又冷卻膨脹，這使鋼化玻璃內部出現很大的應力，這就會使鋼化玻璃出現自爆現象。
這樣的鋼化玻璃通常會在製成後不久自爆，但極個別情況時，當硫化鎳恰好位於鋼化玻璃中間時，自爆就會延遲，最長可以延遲到幾年之後。
玻璃中有NiS雜質，也就是硫化鎳，這個玩意無法從玻璃里完全剔除，總有一定量的NiS存在於玻璃里，這種雜質想性質同水比較相似屬於冷脹熱縮的東西，鋼化玻璃在鋼化的過程中他會縮小，冷卻過程中又會變大（伴隨位移的），但是因為冷卻時間很短，不足以讓它還原成常溫的大小，所以在冷卻完成後還會繼續變化，這種變化就可能會造成鋼化玻璃自爆，這是鋼化玻璃不可避免的。
