定義信息
矽橡膠導線,是指具有耐高溫耐低溫性能,具有電絕緣性能的導線,採用耐高溫高強型、經特殊工藝加工而成。主要特徵是耐高溫、絕緣、防火阻燃、耐腐蝕、耐老化、耐氣候性、高強度、高模量、防靜電、外觀光滑等特點。
產品信息

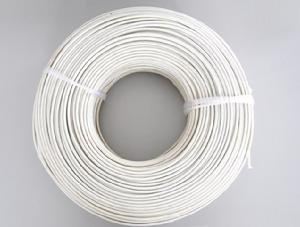

產品名稱:矽橡膠導線
.產品型號:60245 IEC 03(YG)
執行標準:GB5013.3-2008
產品特性:
1、額定電壓:300/500V
2、工作溫度:-60~+200℃
3、導 體:絞合裸銅線或鍍錫銅線
4、絕 緣:矽橡膠
5、編 織:玻璃纖維+矽樹脂
6、顏 色:紅/黃/蘭/白/黑/黃綠/棕等
特點/用途
具有優良的高溫耐低溫性能,具有優良的電絕緣性能,優良的化學穩定性能,耐高電壓,耐老化,使用壽命長。且柔軟便於安裝。
廣泛套用於照明燈具、家用電器、電熱電器、儀表儀器、電機引接線及電子、燈具、燃具等高溫環境。
規格結構及技術參數
標稱截面 (mm) | 導體結構 | 絕緣厚度 (mm) | 編織厚度 (mm) | 平均外徑 (mm) | 20 ℃時導體電阻 最大值(Ω/km) | 包裝長度 (m) |
根數/單線直徑 | ||||||
0.50 | 28 × 0.15 | 0.60 | 0.15 | 2.40 | 40.1 | 200 |
0.75 | 42 × 0.15 | 0.60 | 0.15 | 2.65 | 26.7 | 200 |
1 | 32 × 0.20 | 0.60 | 0.15 | 2.80 | 20.0 | 200 |
1.5 | 48 × 0.20 | 0.70 | 0.18 | 3.40 | 13.7 | 100 |
2.5 | 49 × 0.25 | 0.80 | 0.18 | 4.00 | 8.21 | 100 |
4 | 56 × 0.30 | 0.80 | 0.20 | 4.60 | 5.09 | 100 |
6 | 84 × 0.30 | 0.80 | 0.20 | 5.20 | 3.39 | 100 |
10 | 84 × 0.40 | 1.00 | 0.25 | 6.70 | 1.95 | 100 |
16 | 126 × 0.40 | 1.00 | 0.25 | 9.00 | 1.24 | 100 |
