石英加熱管

石英加熱管

遠紅外加熱管具有高密度、高熱效、低能耗的顯著特點。 ﹡高紅外加熱管的熱慣性很小。 ﹡高紅外加熱管自身體積小,而功率可做的很大。

石英加熱管
遠紅外加熱管是採用了經特殊工藝加工的乳白石英玻璃管、配用電阻合材料作為發熱子,由於乳白石英玻璃可以吸收來自電熱絲輻射的幾乎全部的可見光和近紅外光、且能使之轉化為遠紅外輻射。但目前的工業用紅外線加熱管基本淘汰了乳白色石英管,因其料性比較脆,故不能之城很長的乳白色加熱管。且乳白色具有遮光效應,阻止了其熱量。因其管壁溫度高,故而只適用於近紅外加熱。
技術特徵:
1.無需遠紅外塗層,光譜輻射匹配吸收特性好,長期使用輻射性能不退變,電熱轉換效率高。比一般加熱元件節能30%左右。
2.工作溫度高,選擇範圍寬。其中用陶瓷帽封裝型的,最高耐溫達800℃。
3.升溫快、熱慣性小,耐高溫、耐腐蝕,熱化學性能穩定性好,使用壽命長,絕緣強度高。
4.無污染,是一種清潔型的加熱器,符合現代生產高節奏、高品質的要求,適用於衛生要求高的家用電器上。
5. 設計、製造、安裝都十分方便,經濟安全。
遠紅外加熱管
又稱鹵素加熱管:是在石英外殼內放入鎢燈絲, 通過燈絲設計和外殼使燈絲使燈絲髮光光譜在2400-3500K 範圍。
分為民用和工業用。
民用的主要用於加熱器,光波爐。
工業適用於幾乎凡是需要加熱的行業:印染、製鞋、塗裝、食品、電子、醫藥、紡織、木材、紙業、汽車、塑膠、家俱、金屬、熱處理、包裝機械等等。
遠紅外加熱管具有高密度、高熱效、低能耗的顯著特點。利用這種管作為加熱元件的加熱器、烘箱烘道等加熱設備比普通紅外加熱能大大地提高工作效率,縮短加熱周期,節約設備所占空間,節約能源,降低生產成本。
﹡波長可控制在0.76um-2um和2um-16um.並根據被加熱物體的物理特性選擇不同的波長加熱管。熱效率可達86%以上。
﹡高紅外加熱管的熱慣性很小。通電後0.8秒可達額定功率的50%,約1秒鐘可達額定功率的80%,約2秒鐘可達額定功率運行,升溫、降溫迅速。
﹡高紅外加熱管可在管壁的一定部位噴塗金、鈦等的重金屬形成定向反射層,可大大提高熱效率,降低反射罩的溫度。
﹡高紅外加熱管的使用壽命在3000-5000小時(根據不同的使用環境),
﹡高紅外加熱管自身體積小,而功率可做的很大。如φ12mm長300mm的加熱管功率可做到1KW。我公司的產品功率從300W-6000W,電壓有110V、220V、380V,長度從60mm-2000mm 都有成品,並可根據用戶的需要生產各種非定型管。
紅外線鹵鎢燈管屬於熱輻射光源,該燈具有安裝方便,不需任何附屬檔案、交直流電路都能使用等優點。主要用於工業加熱或烘乾,如:線路板對接、各種烘漆、膠片、加溫等。使用時清潔、衛生、溫度可控,可在常壓下進行烘乾、加熱、也可在真空中工作。紅外線鹵鎢燈,可水平使用、也可對特殊設備進行直立加熱,可生產出不同色溫的近、遠紅外線,在燈的光譜上,可採用不同形狀的鎢絲做加熱光源。如:三角燈絲、連體式燈絲(連體式是指燈絲和支架是一體的)、間歇式燈絲及一些其它材料的加熱光源等。石英遠紅外燈與近紅外燈採用透明或半透明、磨砂或乳白、石英玻璃作為燈管外殼,可產生近、遠紅外輻射譜線。並可應客戶要求另行設計生產不同長度、不同色溫、不同形狀的單、雙孔紅外線。

碳纖維加熱管

碳纖維發熱體是本世紀最具競爭力的高科技材料,它的出現在電熱領域掀起了一場新的革命,碳纖維發熱體替代金屬發熱體將成為一種必然的趨勢。
碳纖維紅外線石英電熱管是一種區別於金屬絲、鹵素等傳統電熱管的高科技產品,具有使用壽命長、電熱轉換效率高、紅外線輻射、健康環保等優異性能。
一、產品簡介:
1、產品簡介
本產品發熱體基材為進口碳纖維發熱體,具有功率餘量大、耐高溫、高熱能力強、使用壽命長、且功率可隨意調節等優點。碳纖維紅外線石英電熱管產品,符合GB/T2423、3-1993電子電工產品基本環境實驗規規程,試驗Ca:恆定濕熱實驗方法及GB4706﹒1-1992家用和類似電器的安全通用要求。
2、產品性能特點
* 電氣性能穩定
碳纖維石英電熱管通電以後,在頻繁啟動、關閉和長期連續工作中,功率穩定在一定公差範圍之內,不會產生任何的瞬間功率衝擊。
*熱效率高,碳纖維發熱體是純黑體材料,在電熱轉換過程,可見光很少,電熱轉換效率達95%以上,比鎳、鉻、鎢、鉬等到材料作為發熱體的加熱器,可節能30%;在相同功率下,比鎳鉻金屬電熱管輻射溫度高30℃,比鎢鉬絲石英電熱管高15℃。發出的紅外線,被人體、衣物、水等直接吸收性特強,在熱傳遞過程中熱量損失小;對碳水化合物吸收更強,有良好碳原子諧振效應,產品效能大大提高。
碳纖維發熱體具有升溫迅速、熱滯後小、發熱均勻、熱輻射傳遞距離遠、熱交換速度快等特點。工作過程中光通量遠遠小於金屬發熱體的電熱管(見下表),電熱轉換效率高達95%以上(也就是說你用1000w的普通電熱管,用碳纖維電熱管的時候只需要700w)。
*遠紅外和實用性集於一身
碳纖維石英電熱管的能量發射方式是以遠紅外輻射為主,其中遠紅外輻射效率達到了70%以上。碳纖維石英電熱管在通電以後,會輻射出可以加熱物料的紅外線能量。遠紅外線輻射加熱燈管的紅外線輻射波長為2.3--14μm,主要用於高紅外加熱技術,以高密度、高能量、高強輻射方式對工件加熱,適合現代生產工藝高產量、高品質的要求。這段波長的遠紅外線譜被稱為“生命之光”,占整體波長的80%以上。同時它能夠被空氣中的水分子吸收產生共振摩擦熱效應,實現了快速提高採暖環境溫度的作用。特別是能有效的活化人體組織細胞、促進血液循環、加速新陳代謝、增強免疫能力,同時還具有防臭除濕抗菌等效果。
*使用壽命長
碳纖維石英電熱管,其壽命≥6000小時以上,在頻繁啟動、關閉和長期連續工作中,發熱體無氧化和擊穿現象,發熱光色均勻、管壁內外清潔。
*產品特性
與金屬發熱體不同,碳纖維本身的特性,它完全避免了電磁場的產生。在烤漆設備上套用避免了傳統方式漆的表面凹凸不平的現象,使質量品質得到進一步提高。(以上為南京希達電子工程技術部協助編輯)
二、技術參數

電 壓(V) 24.36.72.100.110.115.120.220.230.240.380
功 率(W) 150-200 功率誤差(%) +5-10
長 度(mm) 1801800 長度誤差(mm) ±2
管 徑¢(mm) 8.10.12.14.18.22.28.32 管徑誤差(mm) ±0.05
電一熱轉換效率(%) ≥95% 最高工作溫度(℃) ≤ 800
電一熱輻射轉換效率 ≥70% 最高發熱溫度(℃) ≤ 900
法向全發射率(%) ≥88% 紅外線波長(μm) 1.512
色 溫(K) 800~1500 平均使用壽命(h) ≥ 6000
耐冷熱驟變 1.2倍電壓下、強制或室溫冷卻21個循環無異常 泄漏電流(mA) 1.36倍電壓下
≤0.5mA
三、碳纖維紅外石英電熱管與金屬發熱體電熱管光通量比較
序號 檢驗項目 單位 檢驗結果
​ 功率(W) 碳纖維 金屬
1 總光通量 400 Lm 3.50 68.2
2 600 3.70 228.0
3 800 12.6 712.9
4 1000 85.5 2302.5
四、產品用途:
本產品廣泛套用於取暖器、暖風機、浴霸、遠紅外理療、美容儀器等各類取暖及遠紅外保健領域。
本產品廣泛套用於食品烘乾機械、茶葉烘乾機械、假髮烘乾等烘乾和乾燥及各類遠紅外烘乾(乾燥)烤箱領域。
本產品廣泛套用於烤漆、噴塑、塑膠設備等及各種烘乾通道。
本產品廣泛套用於蔬菜大棚保溫種植、泵房乾燥、除潮等領域。
本產品廣泛套用於消毒櫃、光波爐、麵包機、多士爐、食品烤箱等。
本產品廣泛套用於各類酸質的加溫、化學反應釜等化工領域。
五、安裝使用注意事項:
1、水平安裝時傾斜度不大於30度。
2、使用時配用鋁反射罩或不鏽鋼反射罩,平面或拋物面反射罩。但拋物反射罩最佳:提高輻射的利用率高,本廠可代加工。
3、應避免劇烈振動和搖動。
4、加熱元件與被加熱物之間距離最佳控制為150一450毫米為宜,視烘乾物體的具體狀況而定。
5、石英加熱元件屬脆性材料,安裝使用時應注意安全、使用時根據被加熱物件的具體情況,採取必要的防護措施,以免產生機械損傷。
如果更多關於紅外線加熱問題請歡迎諮詢南京希達電子技術部
遠紅外加熱管(石英加熱管的形狀包括碳纖維加熱管)

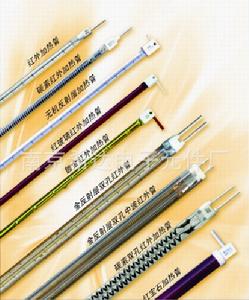

各類直管型遠紅外加熱管各類直管型遠紅外加熱管

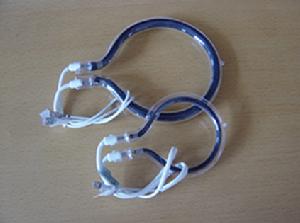

異形石英加熱管異形石英加熱管

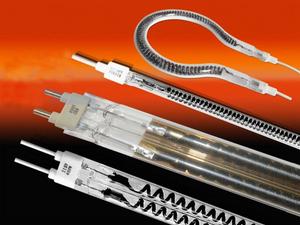

碳纖維加熱管碳纖維加熱管
