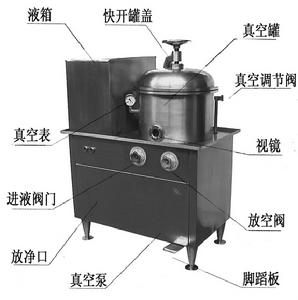

XH.400型真空灌液機安裝示意圖
真空灌液機該機適用於製藥、化工、食品、輕工等行業，對玻璃、塑膠、金屬等容器進行用真空負壓、自吸灌液設備。該機適用被灌容器的口徑應小，口徑內液體表面漲展應力應大於液體靜壓，也就是說容器倒置後液體不會自己流出。如口服液塑膠瓶、風油精瓶、眼藥水瓶、化妝品香水瓶、電池液灌裝等等
技術參數：
| 液體貯存容積： | 50 | L |
| 被灌容器直徑： | < φ380 | mm |
| 灌裝容量： | < 30 | L |
| 生產能力： | 20 | 次/h |
| 裝瓶面積： | 1369 | C㎡ |
| 電機規格： | 0.75KW | 2825 r.p.m |
| 外型尺寸： | 85x51x115 | cm |
| 設備重量： | 110 | Kg |
開機前真空泵內應加入20#機械油，油量必須經常地控制在油窗規定的位置上，最大油量不要超過油窗規定的高度的四分之三。電源三相三線380伏50赫芝，接線至端子板⑧⑨⑩接通電源檢查泵電機鏇轉方向是否與標誌相符合。機殼接地保護。
操作與維修：
操作前應根據(XD系列單級鏇片式真空泵使用說明書)中的注意事項要求，並檢查設備各密封面的密封性能。
操作順序：
將被灌的液瓶倒置放在工作藍上，檢查液瓶下口應對齊。將工作藍放在真空罐中，蓋好快開罐蓋並鎖緊。關閉放空閥門、進液閥，開啟真空泵，調節真空調節閥使真空度（視灌裝量而定）達到工藝要求，踩下腳蹈板使被灌的液瓶下口插入液體。緩慢開啟進液閥門，這時罐內液位升高，同時開啟放空閥門使液位下降，液體從罐內壓進液瓶中。合理調節兩閥門，使液位保持在視鏡規定的液位之間。
5、當真空表指針處於0狀態時，證明灌液已完畢，退回腳蹈板，可打開快開罐蓋取出已灌滿的液瓶。
真空泵的故障排除見（XD系列單級鏇片式真空泵使用說明書），真空泵長期不用（超過七天），應將泵內已用過的機油放淨，並用新機油沖洗、換新，以防油中水份腐蝕泵體。
清洗方法：
1、當操作完畢後，剩餘的液體可以從放淨口排出，用清水沖洗，用無紡抹布清洗。對於油性液體，要用去油清潔劑清洗。
2.操作前對無菌製劑或1萬級區域清洗最後還要用往射用水擦洗,沖洗三次，每次5分鐘, 直至無殘留物，再用75%酒精將與物料接觸部位浸泡清洗, 檢查結果無不潔痕跡方可進入灌裝主序。
主要易損件：
骨架式橡膠油封：PD 35x60x 12 HG 4-692-67
O型密封圈； 34.5X3.55 GB 3452.1-82
真空密封圈： 口6x6
