前言：真空壓力浸漬（又稱VPI工藝和整浸工藝），VPI真空壓力浸漬設備是高壓電機，變壓器，電力電容器和紙絕緣的高壓電力 電纜等電器和電工材料生產過程中重要的工藝設備，經VPI工藝處理後，絕緣性能 好，溫升降低，提高效率，增加機械強度，解決運行過程的鬆動現象，防止短路 等絕緣故障，提高防潮能力，延長使用壽命。該設備由下列部分組成：浸漬罐、貯漆罐、真空抽氣系統、壓縮空氣儲氣加壓系統、排氣系統、輸回漆系統、加熱系統、製冷系統和電氣控制系統。為了使上述元器件能夠協調工作，本電控系統採用PLC+HMI控制方式，使得工作過程更加直觀，操作更加簡便，各操作畫面解釋如下。

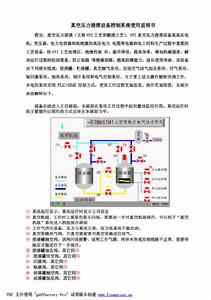

設備啟動進入主控畫面，本畫面在系統工作過程中起到整體監控作用，系統運行時的主要部件以圖形的方式反映在本畫面當中。
A
⑴ 系統運行顯示，系統運行時顯示公司信息
⑵ 真空機組，工作時上部藍色箭頭閃爍，需要進一步對真空機組操作，可以按下“真空機組”系統進入機組操作畫面
⑶ 工作氣供應設備，壓力與系統互鎖，壓力低系統不能啟動。
⑷ 真空管路放氣閥，開真空泵前需對真空管路進行放氣。
⑸ 浸漆罐抽空閥，該閥閃爍報警，說明工作氣源、閥體本身或控制線路不正常，需要排除後才能進行下一步操作。
⑥ 浸漆罐加壓閥，其它同⑸
⑺ 浸漆罐排空閥，其它同⑸
⑻ 回漆閥，其它同⑸
⑼ 輸漆閥，其它同⑸
⑽ 儲漆罐抽空閥，其它同⑸
⑾ 儲漆罐加壓閥，其它同⑸
⑿ 儲漆罐攪拌器，指示塊閃爍說明主迴路有問題
⒀ 儲漆罐排空閥，其它同⑸
⒁ 設備連線的外圍加熱或製冷用的水路及控制閥門

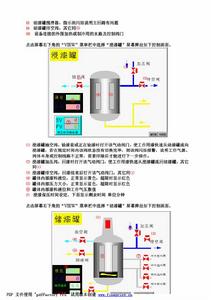

點擊螢幕右下角的“VIEW”選單欄中選擇“浸漆罐”螢幕彈出如下控制畫面，
⑴ 浸漆罐抽空閥，輸漆前或正在輸漆時打開該氣動閥門，使工作用漆快速從儲漆罐流向浸漆罐，若在規定時間內該閥狀態沒有切換完畢，則該閥閃爍報警，說明工作氣源、閥體本身或控制線路不正常，需要排除後才能進行下一步操作。
⑵ 浸漆罐加壓閥，回漆時打開該氣動閥門，使工作用漆快速從浸漆罐流回儲漆罐，其它同⑴
⑶ 浸漆罐排空閥，回漆結束後打開該氣動閥門，其它同⑴
⑷ 罐體內部漆料液位，正常顯示黃色，超限時顯示紅色
⑸ 罐體內部壓力大小，正常顯示藍色，超限時顯示紅色
⑥ 罐體內部漆料液位和工作氣壓數值
⑺ 浸漆保壓時間設定，下面顯示剩餘時間 單位分鐘
點擊螢幕右下角的“VIEW”選單欄中選擇“儲漆罐”螢幕彈出如下控制畫面，
⑴ 儲漆罐攪拌器，加熱罐內漆料時開啟攪拌器，使之升溫均勻，為輸漆做好前期準備工作，指示塊閃爍說明主迴路有問題
⑵ 儲漆罐加壓閥，輸漆時打開該氣動閥門，使工作用漆快速從儲漆罐流向浸漆罐，若在規定時間內該閥狀態沒有切換完畢，則該閥閃爍報警，說明工作氣源、閥體本身或控制線路不正常，需要排除後才能進行下一步操作。
⑶ 儲漆罐排空閥，輸漆結束後打開該氣動閥門，其它同⑵
⑷ 儲漆罐抽空閥，輸漆前或正在輸漆時打開該氣動閥門，使工作用漆快速從浸漆罐流回儲漆罐，其它同⑵
⑸ 輸漆閥儲漆罐向浸漆罐輸漆時打開，其它同⑵
⑥ 罐體內部漆料液位，正常顯示黃色，超限時顯示紅色
罐體內部壓力大小，正常顯示藍色，超限時顯示紅色
⑺ 給工作用漆加溫，冷卻用循環水，通過“冷卻”、“加溫”按鈕手動切換閥門可以調節工作用漆的溫度
⑧ 分兩部分，上部分顯示罐體內部漆料液位和工作氣壓數值，下部分顯示儲漆內部漆料的保存溫度和工作溫度，溫度合適顯示“OK”，不合適顯示“等待”。
⑨ 回漆閥浸漆罐向儲漆罐回漆時打開，其它同⑵

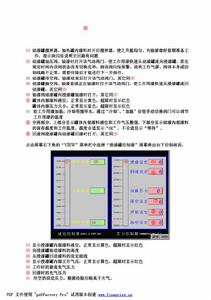

點擊螢幕右下角的“VIEW”選單欄中選擇“浸漆罐控制器”螢幕彈出如下控制畫面，
⑴ 顯示浸漆罐內部漆料液位，正常顯示黃色，超限時顯示紅色
⑵ 向浸漆罐輸送漆料的高度
⑶ 從浸漆罐回送漆料的設定底線
⑷ 顯示浸漆罐內部工作氣壓，正常顯示黃色，超限時顯示紅色
⑸ 工作時的最高充氣壓力
⑥ 回漆時的充氣壓力
⑺ 排空的設定壓力，根據經驗應略高於大氣。
⑧ 羅茨泵的啟動設定壓力。
⑨ 羅茨泵的抽空設定壓力，即抽空的極限工作壓力。

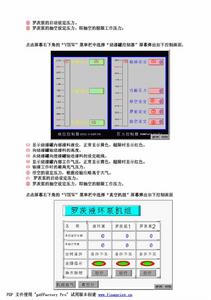

點擊螢幕右下角的“VIEW”選單欄中選擇“儲漆罐控制器”螢幕彈出如下控制畫面，
⑴ 顯示儲漆罐內部漆料液位，正常顯示黃色，超限時顯示紅色。
⑵ 向儲漆罐輸送漆料的高度。
⑶ 從儲漆罐向浸漆罐輸送漆料的設定底線。
⑷ 顯示儲漆罐內部工作氣壓，正常顯示黃色，超限時顯示紅色。
⑸ 輸漆工作時的最高充氣壓力。
⑥ 排空的設定壓力，根據經驗應略高於大氣。
⑺ 羅茨泵的啟動設定壓力。
⑧ 羅茨泵的抽空設定壓力，即抽空的極限工作壓力。
點擊螢幕右下角的“VIEW”選單欄中選擇“真空機組”螢幕彈出如下控制畫面

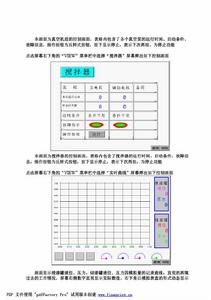

本畫面為真空機組的控制畫面，表格內包含了各個真空泵的運行時間、啟動條件、故障信息，操作按鈕為反轉式按鈕，按下顯示停止，表示下次再按，為停止功能
點擊螢幕右下角的“VIEW”選單欄中選擇“攪拌器”螢幕彈出如下控制畫面
點擊螢幕右下角的“VIEW”選單欄中選擇“實時曲線”螢幕彈出如下控制畫面
畫面顯示浸漆罐液位、壓力，儲漆罐液位、壓力四模擬量的記錄曲線，直觀的再現過去的工作情況，螢幕右側數字直觀顯示實際數值，右下角以模擬錶盤的形式動態顯示各量的變化，

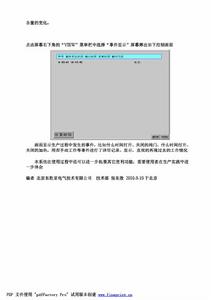

點擊螢幕右下角的“VIEW”選單欄中選擇“事件顯示”螢幕彈出如下控制畫面
畫面顯示生產過程中發生的事件，比如什麼時間打開、關閉的閥門，什麼時間打開、關閉的加熱，用否手動工作等事件進行了詳盡記錄、顯示，直觀的再現過去的工作情況
本系統在使用過程中還可以進一步拓展其它便利功能，需要使用者在生產實踐中進一步體會
編者 北京東勝亞電氣技術有限公司
