相位式三維雷射掃瞄器

"三維雷射掃瞄器主要由雷射發射器、接收器、時間計數器、馬達控制可旋轉的濾光鏡、控制電路板、微電腦和軟體等組成。 三維雷射掃瞄器主要由雷射發射器、接收器、時間計數器、馬達控制可旋轉的濾光鏡、控制電路板、微電腦和軟體等組成。 Survey

工作原理

三維雷射掃瞄器主要由雷射發射器、接收器、時間計數器、馬達控制可旋轉的濾光鏡、控制電路板、微電腦和軟體等組成。雷射脈衝發射器周期地驅動雷射二極體發射雷射脈衝，由接收透鏡接受目標表面後向反射信號，產生接收信號，利用穩定的石英時鐘對發射與接收時間差作計數，最後由微電腦通過軟體，按照算法處理原始數據，從中計算出採樣點的空間距離;通過傳動裝置的掃描運動，完成對物體的全方位掃描;然後進行數據整理從而獲取目標表面的點雲數據。

結構組成

三維雷射掃瞄器主要由雷射發射器、接收器、時間計數器、馬達控制可旋轉的濾光鏡、控制電路板、微電腦和軟體等組成。

定義

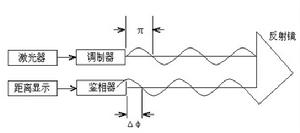

相位式測量是用無線電波段的頻率.對雷射束進行幅度調製並測定調製光往返測線一次所產生的相位延遲.再根據調製光的波長.換算此相位延遲所代表的距離.通過軟體計算出三位數據。即用間接方法測定出光經往返測線所需的時間.如圖所示.

掃描套用

在考古和文物保護中有很多套用，在指南針計畫當中已經開始實施的項目當中被廣泛套用

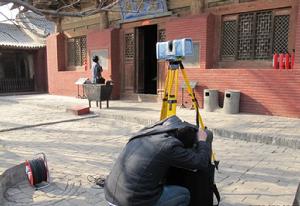

寺廟

，在鎮國寺、雙林寺、晉祠等項目中被採用的surphaser三維雷射掃瞄器，在此次項目當中表現最佳。Surphaser 三維雷射掃瞄器是按照美國軍方標準嚴格設計和生產的測繪產品，廣泛用於工業測量、考古和文物保護、工程測繪和科學研究。從帕特農神廟的數位化保護到NASA空間站及飛行器的測量，Surphaser充分體現了快速、高精度的特點，是最新三維雷射測量技術的體現。最高掃描速度（120萬點每秒）與高精度（0.3毫米精度）和優秀掃描品質（0.07毫米噪音）的結合；涵蓋從0.2米到140米的掃描範圍；超低噪音數據和亞毫米的精度；高掃描密度，質量相當於100M像素數碼照片；防塵防水設計，可輕鬆工作在室內或室外環境；高質量、精確的掃描數據可以導出為多種格式，用於常用點雲後處理軟體（PolyWorks, RealWorks Survey, Leica Cyclone, Geomagic等）。

套用領域

包括：核電站，文物，考古，建築業，航天，航空，船舶，製造，軍工，軍事，石化，醫學，水利，能源，電力，交通，機械，影視，教學，科研，汽車，公安，市政建設等
