簡介

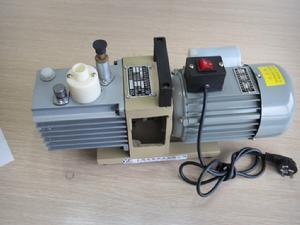

直聯式真空泵直聯式真空泵，簡稱直聯泵。它是旋片泵的一個新型分支產品。老式的旋片泵出現較早，是一種結構簡單，套用量大面廣的產品。但是這種老結構的旋片泵轉速低，大都在400r/min左右。採用皮帶傳動減速，因而體積大，重量重。欲使泵體小質輕，從泵的幾何抽速的計算理論中可知，當抽速一定時，其主要手段是提高泵的轉速。欲提高真空泵的轉速的主要關鍵是必須使直接承受高轉速負荷的零件適應這種工況，即泵體和旋片的材質及轉子的結構應適應轉速提高后的工況。1965年德國雷暴一海拉斯公司在原有旋片泵的基礎上，對泵的結構、材料和工藝都作了重大改進，試製成功了高速直聯旋片真空泵，為旋片泵的小型化、儀器化開闢了新的途徑。直聯旋片泵採取由電動機直接驅動泵轉子，把轉速提高到1400r/min以上。這樣可使泵的結構緊湊；體積顯著縮小；重量減輕；泵的抽氣性能提高；振動和噪音大大降低。特點是:高效節能,安裝、維修方便,運行平穩，安全可靠：電機軸和水泵軸為同軸直聯、同心度高，運行平穩，安全可靠.軸的機封位置是相對易被鏽蝕之處，直聯式泵軸一旦被鏽蝕，易造成機械密封失效。所以最好採用鑲配不鏽鋼軸套，避免鏽蝕發生，提高了軸壽命，降低了運行維護成本。機械密封基件一般選用橡膠波紋管結構，將傳統機械密封中軸上密封由O形圈的線密封改為橡膠件的兩道面密封，在清水介質時提高了密封效果。使用範圍
1、泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用於抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、泵不得作壓縮泵或輸送泵用。
5、泵的工作環境：溫度5℃－40℃範圍內，相對溫度不大於90%，進氣口壓強小於1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小於泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、泵油採用清潔的SY1634－701號真空泵油。
10、泵可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨後投入運轉。
優缺點
優點：
1、直聯泵軸升短，轉動時徑向跳動小，泵運轉時噪音小、機械密封壽命長；
2、材料使用少，成本低；
3、傳動損失少，效率高。
缺點：
1、有些結構造成拆卸麻煩，影響檢修時間；
2、若密封失效，輸送介質會直接影響電機軸承。
