一、產品簡介
直流平波電抗器即是平波電抗器,主要用於變流器的直流側,在通用變頻器上有較多的套用。流過直流平波電抗器的直流電流中含有交流分量,直流平波電抗器主要是將疊加在直流電流上的交流分量限定在某一規定值,保持整流電流連續,減小電流脈動值,改善輸入功率因數以及減少和防止因衝擊電流造成整流橋損壞和電容過熱,並可以抑制變流裝置產生的諧波。

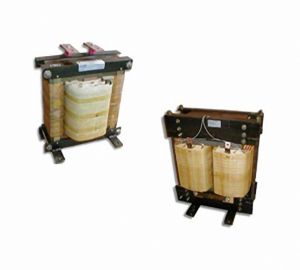

直流平波電抗器直流平波電抗器

二、性能說明
1.該直流平波電抗器為單相鐵芯乾式結構;
2.鐵芯採用優質低損耗冷軋矽鋼片,芯柱由多個氣隙分成均勻小段,氣隙採用環氧層壓玻璃布板作間隔,並塗以專用粘接劑,以保證電抗氣隙在運行過程中不發生變化且無噪音;
3.線圈採用F級或H級漆包銅扁線繞制,排列緊密且均勻,外表不包絕緣層,小容量線圈採用層式結構,大容量線圈採用餅式結構,具有較好的通風散熱效果;
4.直流平波電抗器的線圈和鐵芯組裝成一體後經過預烘——真空浸漆——熱烘固化這一工藝流程,採用H級浸漬漆,使電抗器的線圈和鐵芯牢固地結合在一起,不但大大減小了運行時的噪音,而且具有極高的耐熱等級,可確保電抗器在高溫下亦能無噪音地安全運行;
5.直流平波電抗器芯柱部分緊固件採用無磁性材料,確保電抗器具有較低的溫升;
6.外露部分均採取了防腐蝕處理,引出端子採用鍍錫銅管端子或銅排。
