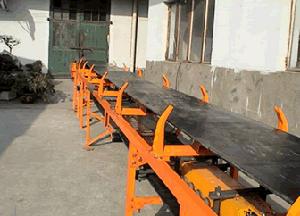

皮帶輸煤機

概述

皮帶輸煤機它包括輸送帶（14）、驅動裝置、頭部漏斗（15）、導料槽（13），其特徵在於：輸送帶14上的上、下托滾組（11、12），其托滾的外層為托滾筒（1），在內兩端套有定位軸承座（2），其中心圓串接有軸（8）與其形成一體，在定位軸承座（2）內前端沒有筒密封蓋（3）和軸密封蓋（4），並在軸座內設有第1、第2卡簧圈（9、10），即在軸（8）與定位軸承座（2）的中心圓的套接處和筒密封蓋（3）與軸密封蓋（4）下設有相應的第1、第2卡簧圈（9、10），可限制軸向串位，在第1卡簧圈（9）處的軸（8）上設有骨架油封（5）和密封套（7），並在其下設有向心球軸承（6）。

皮帶輸煤機

　
