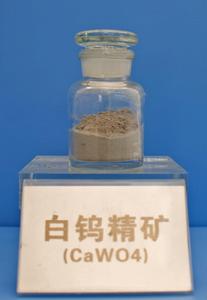

性質
化學性質
化學組成
CaWO4，CaO 19.47%，WO3 80.53%

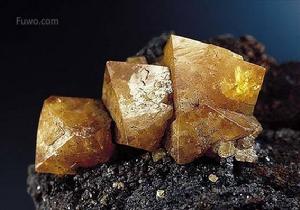

白鎢精礦晶體形態
四方雙錐晶類，晶形常呈近於八面體的四方雙錐，也有沿呈板狀。主要單形為四方雙錐e和p，四方雙錐e的晶面常具斜紋和蝕象。
晶體結構
晶系和空間群：四方晶系，4/m
晶胞參數：a0=5.25牛=11.40牛粉晶數據：3.1(1)4.76(0.55)3.072(0.3)
物理性質
硬度：4.5
比重：6.1g/cm3
斷口：參差狀斷口
顏色：灰色、淺黃色、淺紫色或淺褐色，有時帶有綠色、桔黃色或紅色
條痕：黃綠色
透明度：透明到半透明
光澤：油脂光澤或金剛光澤
發光性：螢光，UV短波為亮藍白色
折射率：1.915－1.937，雙折射率為0.016
色散：0.026
光性一軸晶正光性，多色性弱，紫外螢光短波紫外線下呈淺藍色至黃色螢光，吸收光譜可見綠區和黃區有數條吸收線其他：在短波紫外光下，此礦物發出鮮艷的藍白螢光。
光學性質
一軸晶( )，No=1.918-1.92，Ne=1.934-1.937，雙反射率=0.0160-0.0170
特點
白鎢精礦中的W與Mo為完全類質像，成為白鎢精礦——鉬鎢礦系列。晶體屬四方晶系的鎢酸鹽礦物。英文中以白鎢精礦中的鎢酸的發現者C.W.舍勒(Scheele)姓氏命名。舊名鈣鎢礦或鎢酸鈣礦。WO3含量為 80.6%。它與黑鎢礦同為鎢的最主要礦石礦物。成分中鎢可部分被鉬成類質同象替代。晶體為近於八面體的四方雙錐狀，集合體多呈不規則粒狀，較少呈緻密塊狀。無色或白色，一般多呈灰色、淺黃、淺紫或淺褐色。玻璃光澤到金剛光澤，斷口呈油脂光澤。解理中等，斷口參差狀。摩斯硬度4.5～5。相對密度5.8——6.2（相對密度隨Mo的增加而降低）。在紫外線照射下發淺藍色至黃色的螢光。白鎢精礦主要產於接觸交代礦床，也可見於高——中溫熱液礦床。
鑑定特徵
白鎢精礦以色淺，油脂光澤，比重大、在紫外線下發出淡藍色螢光和難熔的特徵作為鑑定特徵。
成因產狀
白鎢精礦主要產出於接觸交代礦床中，與石榴子石，符山石，透輝石等礦物伴生，或產於高溫熱液中與黑鎢礦等伴生。
質量
在白鎢精礦選礦的過程中，礦漿鹼度降低，含硫礦物未受到強烈抑制，致使主幹流程中硫化礦系統鉍硫混浮作業硫很難回收乾淨，最終使得白鎢精礦雜質硫的含量居高不下，影響了白鎢精礦的銷售和經濟效益。
在酸浸前白鎢精礦中，鎢很難消泡及控制鎢的上浮，而酸浸後脫硫效果較好。
為提高白鎢精礦的質量，首先將白鎢精礦放置攪拌桶內，同時加入調整藥劑CuSO4、BLR、水玻璃、Na2S、丁基黃藥和松油醇充分攪拌均勻。酸浸後白鎢精礦中取得，白鎢精礦品位為65.35%，含硫1.44%。
產地
白鎢精礦產地有中國四川平武；德國的Saxony、Bohemia；英國的Cornwall；澳洲的NewSouthWales、Queensland；玻利維亞的北部；美國的Nevada，Arizona和California等州；加拿大的BritishColumbia、Yukon和NorthwestTerritories邊界的東方等地。
套用
白鎢精礦80%用於優質鋼的冶煉，15%用於生產硬質鋼，5%其他用於其他用途。白鎢精礦可以製造槍械、火箭推進器的噴嘴、切削金屬，是一種用途較廣的金屬。 白鎢精礦以純金屬狀態和合金系狀態廣泛套用於現代工業中，合金系狀態中最主要的是合金鋼、以碳化鎢為基的硬質合金、耐磨合金和強熱合金。
形成環境
白鎢精礦通常產出於接觸交代矽卡岩、高溫熱液脈和雲英岩中，少數情況下也可以在花崗偉晶岩中發育形成。形成溫度在低於200到500°C之間，壓力處於200到1500巴之間，一般而言高溫白鎢精礦多出現在矽卡岩礦床中，不過這種礦床類型也會出現形成溫度略高於200度的白鎢精礦，前者出現在乾矽卡岩階段形成的矽卡岩中，後者對應較晚的石英硫化物階段。典型礦物組合包括錫石、黑鎢礦、黃玉、螢石、磷灰石、電氣石、石英、鈣鋁榴石-鈣鐵榴石、透輝石、符山石和透閃石。
白鎢精礦通常與錫、鉬、鉍等伴生於斑岩型（陽儲嶺）、矽卡岩型（南泥湖、柿竹園、三道莊、黃沙坪）、雲英岩型（柿竹園））以及石英脈型（西華山、盤古山）等岩漿熱液礦床中；一些熱液金礦中也發育白鎢精礦，例如澳大利亞Kalgoorlie-Norseman地區綠岩帶中的石英脈型金礦床，加拿大新斯科舍Meguma地體濁積岩中的石英脈型金礦床，中亞烏茲別克斯坦的穆龍套金礦床，哈薩克斯坦的別斯秋別礦田、斯捷普尼亞克礦田和傑拉姆別特礦田中含金硫化物（+/-碲化物）石英脈，中國雲南大坪金礦床、四川馬腦殼礦床、甘肅寨上礦床、湖南沃溪礦床，其中沃溪礦床的白鎢精礦和金、銻均達到了可采品位，非常罕見；此外，在川西北的雪寶頂偉晶岩礦床中，白鎢精礦和錫石、綠柱石、電氣石、磷灰石共生，這些礦物顆粒大、晶形好，已經達到寶石級。
