白心可鍛鑄鐵

白心可鍛鑄鐵(white heart malleable cast iron)是斷面呈銀白色，外緣有較厚的脫碳層，表里組織不均勻的可鍛鑄鐵。它的生產方法是於公元1720～1722年由法國人雷奧米爾(Reaumur)發明的，常稱為“歐洲法”(Proce’deeuropeén)。

介紹

白心可鍛鑄鐵

斷面呈銀白色，外緣有較厚的脫碳層，表里組織不均勻的可鍛鑄鐵。它的生產方法是於公元1720～1722年由法國人雷奧米爾(Reaumur)發明的，常稱為“歐洲法”(Proce’deeuropeén)。白心可鍛鑄鐵中國國家標準(GB9440-88)共有KTB350-04、KTB380-12、KTB400-05和KTB450—074種牌號，基本上符合國際標準(ISO5922—1981)，常用於水暖配件上。其最大的組織特點是不均勻性，厚度6mm以下的薄壁鑄件外層為全鐵素體(因此具有焊接性)，心部則有珠光體，沒有退火態石墨；壁厚6～15mm的鑄件外層為鐵素體，心部有珠光體並有團絮狀石墨，甚至有殘留的自由滲碳體。

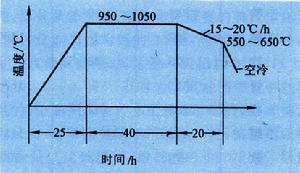

白口可鍛鑄鐵的熱處理工藝有：(1)固體(氧化鐵、礦石)脫碳法。脫碳劑選用赤鐵礦、軋鋼或鍛鋼的氧化鐵皮(鐵鱗)。要求Fe203含量高，雜質少，S<0.2％，粒度一般為3～9mm，厚壁件可用9～12mm。鑄件分層埋入有脫碳劑的退火箱(罐)中並加密封。退火曲線見圖。脫碳時間主要取決於退火溫度，鑄件厚度和含碳量。由於工藝周期長，已少採用。(2)氣體(空氣、水蒸氣)脫碳法。將飽和水蒸氣送入退火爐內，通過調控爐內氣氛達到最佳狀態，使鑄件脫碳。不需退火箱和退火劑，可保質量，節約能源，是發展方向(見可鍛鑄鐵)。

成都鋼鐵網對刊登之白心可鍛鑄鐵不聲明或保證其內容之正確性或可靠性；您於此接受並承認信賴任何信息所生之風險應自行承擔。成都鋼鐵網有權但無此義務，改善或更正所刊登信息任何部分之錯誤或疏失。
