產生原因

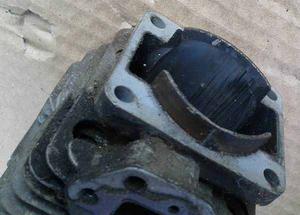

發動機拉缸造成發動機拉缸的具體原因有多種，歸結起來大致有三個方面：
活塞組方面的原因
1. 活塞環間隙過小。如果活塞環的開口間隙、邊間隙或背間隙過小,發動 機工作時活塞環受熱膨脹卡死，與氣缸壁壓得很緊，或者活塞環折斷，很容易在氣缸壁上拉出溝槽。
2. 活塞銷竄出。 由於活塞銷卡簧未裝或脫落、折斷，活塞銷在運動中竄出，很容易拉傷氣缸內壁，造成氣缸竄氣至曲軸箱。
3. 活塞的配缸間隙過小或過大。如果活塞的材質不良、製造尺寸誤差過大，或者裝配活塞銷後活塞產生變形，造成活塞與氣缸的配合間隙過小，活塞 受熱膨脹後被卡住，進而拉傷氣缸壁。
4. 活塞環嚴重積炭。過多的積炭造成活塞環粘結或咬死在環槽內,同時積 炭是一種硬質磨料，會在氣缸壁上磨成縱向溝槽。
5. 活塞嚴重偏缸。由於連桿彎曲和扭曲變形,連桿軸頸、主軸頸、活塞銷 座的平行度和同軸度偏差過大，引起活塞明顯偏缸，會加速活塞環、活塞及氣 缸壁的磨損，破壞油膜的形成。
氣缸套方面的原因
1. 氣缸套的圓度、圓柱度公差超出允許的範圍，使活塞與缸套密封性大大降低，氣缸內的高溫氣體下竄，破壞活塞與氣缸壁之間的油膜,進而引起拉缸。
2. 氣缸套在裝配過程中產生變形。例如：缸套上端面凸出量過大,安裝氣缸蓋後將缸套壓得變形；缸套阻水圈太粗，壓入機體後造成缸套變形，都容易 引起拉缸。
使用方面的原因
1. 空氣濾清器不密封，使過濾效果變差,空氣中的塵埃、砂子等雜質吸入氣缸內，形成磨料磨損。試驗表明，假如每天吸進幾克灰塵，氣缸套的磨損量 將增大10倍以上。
2. 磨合不良。新機或大修後的發動機,在氣缸套、活塞和活塞環等零件表面存在許多微觀凹凸不平，潤滑油膜較難形成。如果未經磨合立即投入大負荷 運轉，則容易引起拉缸等事故。
3. 經常低溫啟動。發動機低溫啟動時，潤滑油粘度大，流動性差,在氣缸 內壁難以形成有效的油膜。據研究部門測試，柴油機在冷卻水溫30℃以下負荷 作業時，氣缸套等機件的磨損量是正常水溫時的5～7倍。
4. 發動機過熱。當冷卻系統維護不善，或者超負荷作業時,過高的機溫不僅使零件的機械強度降低，而且使氣缸內壁的潤滑油膜無法形成。活塞等零件 受熱膨脹後，容易卡死在缸套內，其後果往往是活塞部分熔化，缸套內壁被拉壞，迫使發動機熄火。在實際使用中，拉缸往往是由幾種因素共同影響的結果。例如，未經磨合 的發動機冷機啟動後立即投入滿負荷運轉，此時很容易發生拉缸事故。
潤滑油嚴重虧欠
發動機漏油或機油消耗太大，造成機油嚴重虧欠，也會造成發動機拉缸。
預防措施
1. 對新機和大修後的發動機，一定要先經過磨合,即在保持良好潤滑的條件下，按照轉速由低到高，負荷從小到大的原則，認真按磨合規程操作，然後 才能投入正式的負荷運轉。
2. 按照使用說明書的規定,正確選配活塞裙部與氣缸套之間的間隙、活塞環的開口間隙和邊間隙。另外，在修理上還要把住活塞偏缸這一關，同時要保 證氣缸套的尺寸精度。
3. 保持冷卻水正常溫度70℃～95℃,避免發動機過熱。冬季啟動前應採取預熱措施。
4. 合理操作使用發動機，不要超負荷作業，不要亂轟油門，不要缺水啟動。
5. 加強空氣濾清器的維護保養，嚴防灰塵吸入氣缸內。
6. 維護好潤滑系統,防止機械雜質和積炭混入機油內而加劇氣缸套的磨損。
7·適時檢查發動機機油油麵高度，虧油時添加。
