簡介
從銅鋁管材方面講,除了圓管外的任何一種管材都是異型管。類型舉例如下:

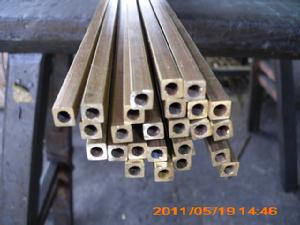

方管
方管從外形上分 外方內方,外方內圓 2種。生產尺寸要求知道:外邊,內邊(內圓直接),外部4個R角的角度。
![](/img/d/487/nBnauM3XyMTN2UzM1ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzLzEzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)

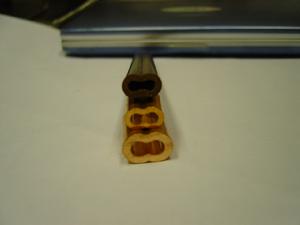

八字管
八字管也是從外形上命名的。生產尺寸要求知道:內部小圓直徑,內部8字的上下長度,以及壁厚。這3項數據。
![](/img/f/887/nBnauM3X2MjMxETN1ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzLygzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)

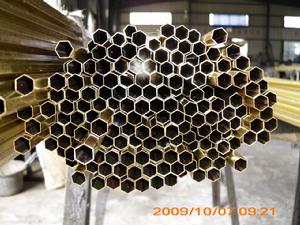

六角管
六角管同樣是更具外形來命名的。生產尺寸要求知道:外部2條對邊的邊長,壁厚,外部6個R角的角度。
![](/img/8/34d/nBnauM3XzAjMxETM2ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzLwUzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
碳刷管
全名碳刷架銅管。大致分2類:

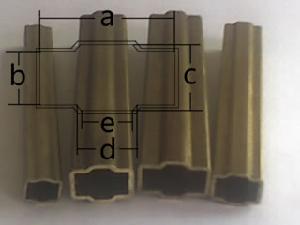

一種是中間凸起為平面。生產尺寸需要知道壁厚,和內部尺寸(a=長邊的邊長,b=短邊的邊長,c=凸起平面間的高度,d=凸起部分的下部長度,e=凸起部分的上部長度)。

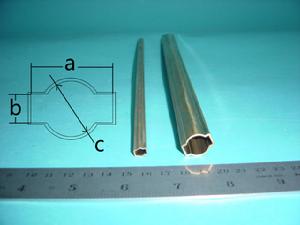

另一種是中間凸起為圓形。生產尺寸需要知道的數據相對少些:壁厚,和內部尺寸(a=長邊的邊長,b=短邊的邊長,c=凸起圓形的直徑)。
![](/img/3/854/nBnauM3XxMTM1MDO2ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzL1gzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
![](/img/0/083/nBnauM3XyYDO1IDM3ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzL3gzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
其他種類

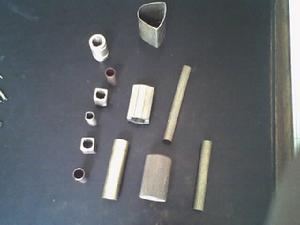

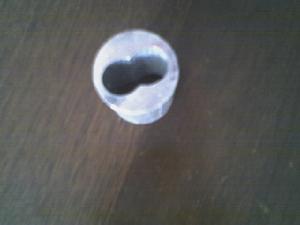

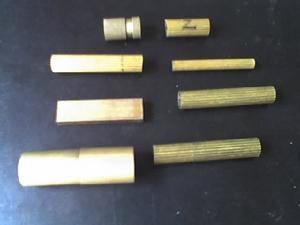

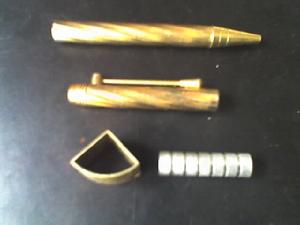

異型管的種類是許許多多的。暫時先寫這些。其他的先上圖,以後慢慢補充。
![](/img/8/aeb/nBnauM3XycjN0kDM3ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzL1EzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
![](/img/b/c4f/nBnauM3XyETM5gTM3ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzL1UzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
![](/img/5/13f/nBnauM3X1UzNzQzM3ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzL0UzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
![](/img/c/297/nBnauM3XwcDNwYDN3ITMzADN0MTMwkDNxMDMwADMwAjMxAzLyEzL3QzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
