異丁烯三乙氧基矽烷作用機理異丁烯三乙氧基矽烷與異辛基三乙氧基矽烷膏體同屬於矽烷浸漬劑，但是異丁烯三乙氧基矽烷是液體形態，廣泛運用於海港工程的混凝土結構防腐，防腐效果優異、耐久性良好。（有些設計檔案中也會採用“異丁基三乙氧基矽烷”的叫法，其實異丁基三乙氧基矽烷DB-H538就是異丁烯三乙氧基矽烷，同一種化學產品由於早前翻譯國外檔案失誤造成了如今的兩種叫法。）
化學名稱：異丁基三乙氧基矽烷（也叫異丁烯三乙氧基矽烷）
英文名稱：isobutyltriethoxysilane
(2-methyl)propyltriethoxysilane
分子式：C10H24O3Si
CAS號：17980-47-1
分子結構：如左上圖所示
二、基本技術指標
異丁烯（基）三乙氧基矽烷DB-H538為無色透明液體（外觀如右下圖所示），有微弱氣味，可溶於甲醇、乙醇、丙酮、丁酮、甲苯、乙酸丁酯等有機溶劑中。
異丁烯（基）三乙氧基矽烷產品外觀分子量：220.38
密度：0.88g/cm3
沸點：191℃(1atm)
折光率：0.9104
閃點：63℃(閉杯)
水溶性：不溶於水，在水中緩慢水解。
三、發展
早在上世紀70年代，歐美、澳大利亞等地已經大量套用“矽烷浸漬技術”於各類海港工程的防腐，並且是美國公路路橋防護中採用最廣泛的防腐方案。調查資料顯示美國高速公路路橋防護材料中三分之一以上採用的是矽烷。對於歐洲路橋設計手冊，如英國DB43/03等，矽烷的執行標準普遍盛行，矽烷被公認為保護混凝土建築的唯一材料。
本世紀初矽烷浸漬技術漸漸地被我國的工程師所認識並接受，由於矽烷浸漬劑尤其是異丁基（烯）三乙氧基矽烷優異的防腐效果、經濟的成本、以及簡單的施工工藝，使用在國內的運用發展速度超出想像，除了海港工程，還廣泛運用於橋樑隧道、核電風電、高速鐵路公路、污水處理及各類重防腐工程中。
四、生產或合成方法
以異丁烯和三氯矽烷為主要原料，以負載在配體上的氯鉑酸為催化劑，在一定反應條件下合成得到異丁基氯矽烷之後，再利用乙醇進行酯化反應即可得到異丁基三乙氧基矽烷DB-H538。工業生產有間歇生產和連續化生產兩種方式，後者生產效率和產品質量明顯高出很多。
目前全球具備異丁基（烯）三乙氧基矽烷生產技術和能力的不多，比如國外有美國道康寧、德國德固賽，國內如德邦。其他由於技術原因暫時無法生產出異丁基（烯）三乙氧基矽烷，但是能生產其他氧基矽烷大類產品的還是不少。
五、套用
由於其結構中的支鏈及乙氧基的相對穩定性，異丁基（烯）三乙氧基矽烷具有良好的疏水防水性，主要用於混凝土基材的耐久性防護。其支鏈結構更能經受紫外線的考驗，在產品被施塗到基材上後，產品會滲透到基材內部，甚至可達到2-10mm的深度，並隨著時間的積累，產品中的烷氧基會水解縮合形成網狀的膜，從而起到防護作用。在實際套用中以純液體異丁基（烯）三乙氧基矽烷形式供應。使用過程中可根據需要選擇施工方式(噴塗或者刷塗)。
在一般的海港工程中，混凝土結構防腐所用矽烷浸漬劑異丁基（烯）三乙氧基矽烷材料要求參照《海港工程混凝土防腐蝕技術規範》JTJ275-2000的如下標準執行。
1、異丁烯三乙氧基矽烷含量不應小於98.9%；
2、矽氧烷含量不應大於0.3%；
3、可水解的氯化物含量不應大於1/10000；
4、密度應0.88g/cm³;
5、活性應為100%，不得以溶劑或其他液體稀釋。
六、施工
矽烷浸漬施工的三大基本步驟如下：
一） 砼表面處理
1、對基礎面或基材表面的清理；（包括油污、灰塵、鏽蝕、微生物等。）
2、對基礎面或基材表面的修補；（直徑超過2mm的孔隙用相應的水泥砂漿修補完整。）
3、對基礎面或基材表面的打磨；（以達到砼表面平整、潔淨。）
二） 噴塗施工
矽烷浸漬的噴塗施工工藝參照《海港工程混凝土防腐蝕技術規範》JTJ275-2000附錄E 混凝土矽烷浸漬施工工藝及測試方法E.1 施工工藝。
建議採用無氣噴塗機均勻噴塗，使用量參照設計檔案的要求，噴塗次數參照設計檔案的要求或者根據試驗確定。注意環境要求：當作業環境溫度低於5℃、高於45℃，或是表乾前（約10h）可能下雨、風力大於5級以上（此時產品會加快蒸發，造成較大浪費）時，不得施工。
三） 鑽芯取樣和檢測
養護期後即可鑽芯取樣和檢測。檢測通過，合格驗收。
對於混凝土結構的矽烷浸漬質量的驗收應以每500m²浸漬面積為一個浸漬質量的驗收批。浸漬矽烷工作完成後按《海港工程混凝土防腐蝕技術規範》JTJ275-2000附錄E規定的方法各取兩個芯樣進行吸水率、矽烷浸漬深度、氯化物吸收量的降低效果的測試。當任一驗收批矽烷浸漬質量的三項測試結果中任意一項不滿足下列要求時，該驗收批應重新浸漬矽烷：
1、 吸水率平均值不應大於0.01mm/min½;
2、對強度等級不大於C45的混凝土，浸漬深度應達到3～4 mm；對強度等級大於C45的混凝土，浸漬深度應達到2～3 mm。
3、氯化物吸收量的降低效果平均值不小於90%。
以上所有檢測應該委託具有國家規定的相應檢測資質的機構進行，根據實際檢測結果出具相應的檢測報告。
七、附矽烷浸漬施工中的基材打磨、表面清理及噴塗施工等的圖片。
圖片依次為：上海崇明島長江大橋矽烷浸漬前表面清理、山東海陽核電站矽烷浸漬前表面打磨、上海崇明島長江大橋矽烷噴塗、越南西貢國際碼頭矽烷噴塗、海南LNG工作船碼頭矽烷噴塗、深圳鹽田港碼頭修補工程矽烷噴塗施工圖片。
上海崇明島長江大橋矽烷浸漬前表面清理：
上海崇明島長江大橋矽烷浸漬前表面清理

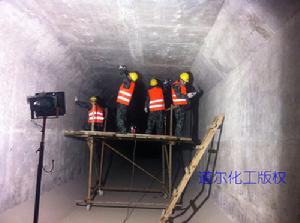

山東海陽核電站矽烷浸漬前表面打磨

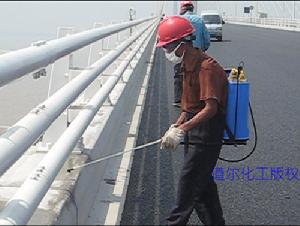

上海崇明島長江大橋矽烷浸漬噴塗施工

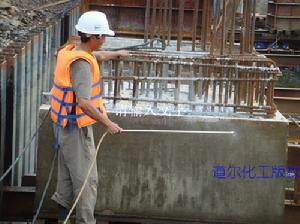

越南西貢國際碼頭矽烷浸漬噴塗施工

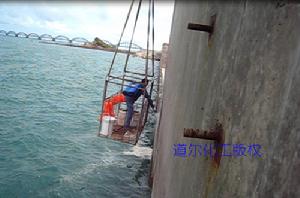

海南LNG工作船碼頭矽烷浸漬噴塗施工

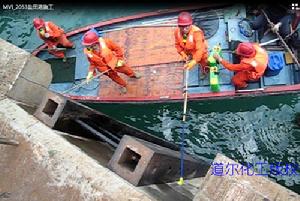

深圳鹽田港碼頭修補工程矽烷浸漬噴塗施工
